绘图工具
打开面板
输入 Ctrl+D (T on MacOSX) 或选择 .
欲了解关于每个工具的更多信息，请点击指到绘图面板的每个词.
工具的选择
进行以下操作之一：
- 选中图形，输入以下字母之一：
o、r、d、g、a、p、t、b、c、s、l、f、m、e、.
工具的持续性
进行以下操作之一：
- 点击一个工具按钮使用该工具一次.
在单次使用后，该工具将自动恢复到 选择 工具.
工具
选择工具
可以使用 选择 工具来整体选择一个图形基元. 选中对象通过具有handle的边框显示.
可以通过拖动handle来缩放选中的对象. 为了让对象在两个方向进行尺度相同的缩放，对handle实施 Shift+拖动 操作.
可以通过拖动一个对象来移动它.
可以对一个选中对象使用 Shift+点击 来删除或添加一个对象.
拖出一个矩形来选中多个对象.
当一个对象完全位于另一个对象下方时，拖动它使其可见. 接着通过拖动它的突出显示的部分，使其移动.
绘制箭头工具
点击
绘制箭头 工具，并且拖动指针 (
) 来绘制一个箭头. 按住
Shift 键来水平或垂直绘制箭头.
绘制手画线工具
点击
绘制手画线 工具按钮，并且拖动指针 (
) 以绘制一条曲线.
绘制线工具
点击
绘制线 工具，并且拖动指针（
）来绘制单条线. 按住
Shift 键来绘制一条水平或垂直线.
绘制线段工具
点击
绘制线段 工具，并且拖动指针（
）来绘制多段线. 在每次点击后，用户可以获得新的线段. 如果要停止操作，只需双击最后一点或单击第一点.
绘制点工具
放置文本工具
放置 TraditionalForm 文本工具
绘制矩形工具
点击
绘制矩形 工具，并且拖动指针（
）以画出一个矩形. 按住
Shift 键以画出正方形.
使用
填充设置 和
边线设置 部分分别设置面和边的样式.
绘制多边形工具
点击
绘制多边形 工具，并且拖动指针（
）来绘制一个多边形. 在每次点击后，用户可以获得新的部分. 要停止操作，可以双击最后一点或单击第一点.
使用
填充设置 和
边线设置 部分分别设置字体效果和边缘样式.
绘制圆盘工具
点击
绘制圆盘 工具，并且拖动指针（
）来绘制一个圆盘或椭圆.
绘制圆圈工具
点击
绘制圆圈 工具，并且拖动指针（
）来绘制一个未填充的圆圈或椭圆.
样式取样工具
点击另一个图形对象，更新需要匹配的选择对象的样式.
选择工具后（取样前），
Ctrl (
Cmd on MacOSX)
+点击 另一个图形对象改变所选择的对象.
获取坐标工具
点击
获取坐标 工具，并且在二维图像或三维图形上移动鼠标指针（
）. 从而可以显示鼠标位置的近似坐标值.
点击以对坐标进行标记. 点击其它位置以添加标记. 用户可以使用
Ctrl (
Cmd on MacOSX)
+点击 删除标记.
使用
Ctrl (
Cmd on MacOSX)
+C 把标记坐标拷贝到剪贴板上. 使用
Ctrl (
Cmd on MacOSX)
+V 把复制的坐标值粘贴到一个输入单元里.
使用
标记一个矩形，并且使用
Ctrl (
Cmd on MacOSX)
+C 拷贝对角的坐标.
使用
Ctrl (
Cmd on MacOSX)
+V 来粘贴.
拖动以标记一个坐标路径，然后输入
Ctrl (
Cmd on MacOSX)
+C 来拷贝坐标值.
操作
新图形
进行以下操作之一：
编组
选择多个图形对象，执行以下操作之一：
- 右击其中一个对象或突出显示的边框，然后选择 编组.
选择图形编组，执行以下操作之一：
- 右击其中一个对象或突出显示的边框，然后选择 取消编组.

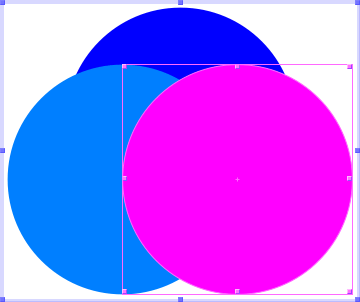

排列
可以使用这些操作改变重叠对象的顺序：
选择重叠图形中的一个对象，执行以下一个操作把它移到后端：
使用
移到前端 把一个对象移到所有其它对象的前面.
使用
后移 把一个图形对象移到它下面紧挨着的对象的后面.
使用
前移 把一个图形对象移到它上面紧挨着的对象的前面.

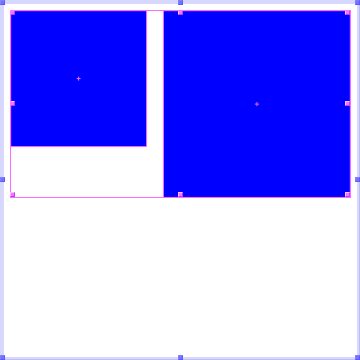

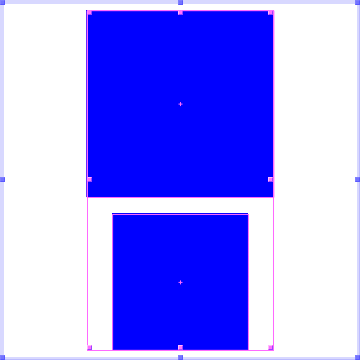

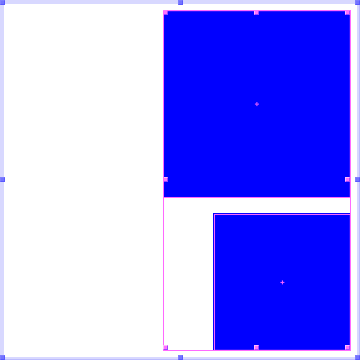

对齐
可以使用这些操作来对齐多个图形对象.
选择多个图形对象，执行以下一个操作进行左对齐：
分布
可以使用这些操作来控制选择的图形对象间的间隔.
选择两个以上的图形对象，然后执行以下一个操作，每个对象的左边按等间距排列：
使用

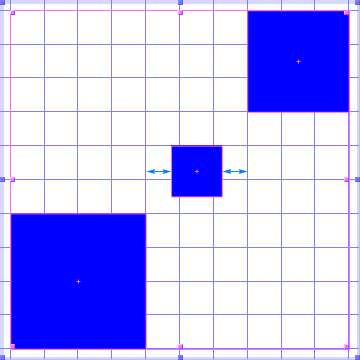

横向中心分布 在水平方向对中心进行等间距排列.
使用

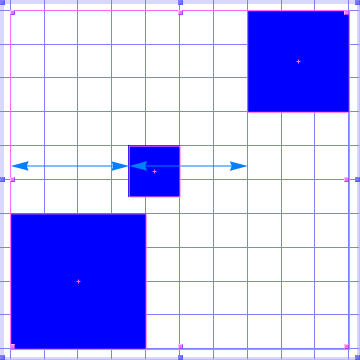

横向等间隔分布 在对象之间留有等量的水平间隔.
使用

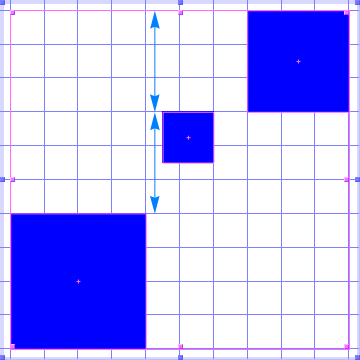

纵向中心分布 在垂直方向对中心进行等间距排列.
使用

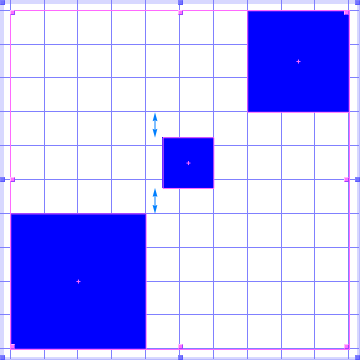

纵向等间隔分布 在对象之间留有等量的竖直间隔.
样式和属性
执行以下操作之一：
- 选择一个图形对象，然后使用面板中的控件改变它的样式或属性.
- （选择工具之前或之后）使用控件来设置想要的样式或属性，然后绘制一个图形对象.
- 选择一个图形对象，然后绘制另一个对象，重用先前选择的样式和属性.
填充
边线
箭头
文本
点
矩形
颜色选择
在 填充、边线、文本前景 或 文本背景 下点击颜色样本会弹出一个颜色选择面板.
点击频谱选择当前显示的颜色，它会显示在左上角.
也可以点击其中一个方块来选择显示的颜色.
拖动颜色样本，可以快速访问颜色选择面板. 松开鼠标选择当前颜色.
把一个颜色拖动至方块中保存.
点击紧挨着颜色样本的按钮，访问系统颜色选择面板.
设置
对齐辅助线
当拖动时，通过按住
Alt 键临时禁用对齐辅助线.
重设
重设当前选择的对象和随后绘制图形对象的样式和属性.
