"CircularEmbedding" （图的布局方法）

  • GraphLayout 的顶点布局.
  • 使用循环嵌入来布置图的顶点.

详细信息和子选项

  • 圆形嵌入是一种图形绘制技术，用于将图的顶点放置在圆上.
  • 圆形嵌入通常用于布置圆形图.
  • 控制布局的可能设置包括：
  • "Offset" Automatic偏移角
    "OptimalOrder" True优化顶点排序以最小化边交叉
    "Rotation" Automatic布局旋转

范例

打开所有单元 关闭所有单元

基本范例  (1)

将顶点放在圆上：

Wolfram Language code: CompleteGraph[7, GraphLayout -> "CircularEmbedding"]

选项  (3)

"Offset"  (1)

使用选项 "Offset"->offset 指定偏移角度：

Wolfram Language code: CompleteGraph[7, GraphLayout -> {"CircularEmbedding", "Offset" -> #}]& /@ {Automatic, {30 Degree, 30 Degree}, {50 Degree, 80 Degree}}

"OptimalOrder"  (1)

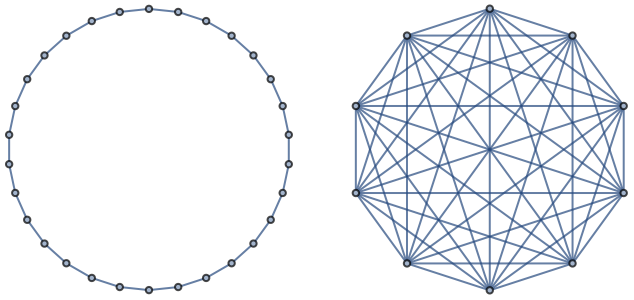

通过设置 "OptimalOrder"->True，顶点被重新排序以便它们很好地布局在一个圆上：

Wolfram Language code: edges = RandomSample[EdgeList[CycleGraph[20]], 20]; {Graph[edges, GraphLayout -> {"CircularEmbedding", "OptimalOrder" -> True}], Graph[edges, GraphLayout -> {"CircularEmbedding", "OptimalOrder" -> False}]}

"Rotation"  (1)

使用 "Rotation"r 设置布局旋转角度：

Wolfram Language code: CompleteGraph[7, GraphLayout -> {"CircularEmbedding", "Rotation" -> 90 Degree}]
