"HighDimensionalEmbedding" (グラフレイアウトメソッド)

  • GraphLayoutのための頂点のレイアウト
  • 高次元埋込みを使ってグラフの頂点をレイアウトする．

詳細とサブオプション

  • 高次元埋込みは，グラフの頂点を高次元空間に置いて二次元または三次元の空間に投影し戻すグラフ描画の技法である．
  • 高次元埋込みは，通常，グラフの高速レイアウトに使われる．
  • 頂点はまたはに埋め込むことができる．
  • 次は，エネルギーの最小化過程の制御に使用可能な設定である．
  • "RandomSeed" Automatic初期頂点配置のための乱数生成器用のシード
    "Rotation" Automaticレイアウトの回転

例題

すべて開く すべて閉じる

例  (2)

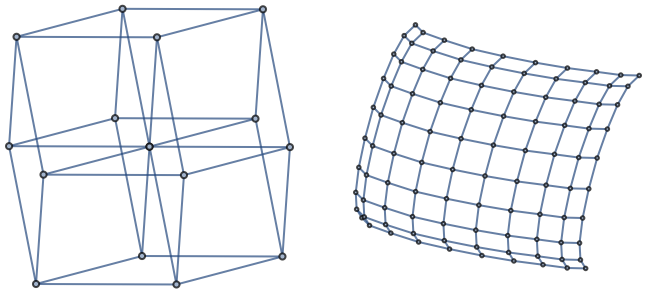

グラフをレイアウトする：

Wolfram Language code: Graph[{12, 13, 15, 19, 24, 26, 210, 34, 37, 311, 48, 412, 56, 57, 513, 68, 614, 78, 715, 816, 910, 911, 913, 1012, 1014, 1112, 1115, 1216, 1314, 1315, 1416, 1516}, GraphLayout -> "HighDimensionalEmbedding"]

"HighDimensionalEmbedding"はほとんどのグラフに最適である：

Wolfram Language code: GridGraph[{10, 10}, GraphLayout -> "HighDimensionalEmbedding"]

オプション  (2)

"RandomSeed"  (1)

"RandomSeed"int を使って初期頂点配置を計算する乱数生成器のためのシードを指定する：

Wolfram Language code: Graph[{13, 15, 17, 23, 26, 27, 28, 34, 38, 46, 58, 78}, GraphLayout -> {"HighDimensionalEmbedding", "RandomSeed" -> #}]& /@ {1, 50}

"Rotation"  (1)

"Rotation"r を使ってレイアウトを回転させる：

Wolfram Language code: Graph[{13, 15, 17, 23, 26, 27, 28, 34, 38, 46, 58, 78}, GraphLayout -> {"HighDimensionalEmbedding", "Rotation" -> 45 Degree}]
