DiscreteHilbertTransform

DiscreteHilbertTransform[list]

実数のリスト list の離散ヒルベルト(Hilbert)変換を与える．

詳細

  • 離散ヒルベルト変換は，信号処理，通信，音響，データ圧縮，地震環境データ，重力波などに応用される．
  • この変換は，正の周波数ではもとの列にの位相シフトを与え，負の周波数ではの位相シフトを与える．
  • リスト に対し，DiscreteHilbertTransformは，そのFFTを計算し，負の周波数成分を消去した上で，その結果の逆FFTを計算する．これにの虚部が である． »
  • 信号処理において，複素数列 は解析信号と呼ばれ，その絶対値は「エンベロープ」である．
  • は任意の正の整数長でよい．
  • の要素が厳密数の場合，DiscreteHilbertTransformはそれにNを適用することから始める．
  • は，SparseArrayオブジェクトとすることもできる．それによって生成される もまたSparseArrayオブジェクトである．

例題

すべて開く すべて閉じる

例  (2)

離散ヒルベルト変換を求める：

Wolfram Language code: DiscreteHilbertTransform[{1, 1, 2, 2, 1, 1, 0, 0}]

実数値信号の解析表現を求める：

Wolfram Language code: {1, 2, 3, 4, 5, 6} + I DiscreteHilbertTransform[{1, 2, 3, 4, 5, 6}]

スコープ  (9)

x は実数値のリストである：

Wolfram Language code: x = {1, 0, 0, 1, 0, 0, 1};

離散ヒルベルト変換を機械精度で計算する：

Wolfram Language code: DiscreteHilbertTransform[x]

24桁精度演算を使って計算する：

Wolfram Language code: DiscreteHilbertTransform[N[x, 24]]

2D離散ヒルベルト変換を計算する：

Wolfram Language code: DiscreteHilbertTransform[RandomReal[{2, 4}, {3, 6}]]

x は非零の対角を持つ階数のテンソルである：

Wolfram Language code: x = ConstantArray[0, {2, 3, 4}];x[[1, 1, 1]] = 1;x[[2, 2, 2]] = 1;

3D離散ヒルベルト変換を計算する：

Wolfram Language code: DiscreteHilbertTransform[x]

x は実数値からなるSparseArrayである：

Wolfram Language code: x = SparseArray[{{1, 2} -> -1, {2, 2} -> 2π, {3, 3} -> 1.3, {2, 3} -> 7}];

離散ヒルベルト変換を計算し，結果をSparseArrayとして入手する：

Wolfram Language code: DiscreteHilbertTransform[x]

x は実数値の大きい疎な配列である：

Wolfram Language code: x = SparseArray[Table[3 ^ i -> 1, {i, 10}]];

離散ヒルベルト変換を計算し，結果をSparseArrayとして入手する：

Wolfram Language code: DiscreteHilbertTransform[x]

離散余弦波について考える：

Wolfram Language code: discreteCosine = Table[Cos[t], {t, -π, π, π / 25}];

DiscreteHilbertTransformは，度の位相シフトを適用する：

Wolfram Language code: discreteHCosine = DiscreteHilbertTransform[discreteCosine];
Wolfram Language code: ListPlot[{discreteCosine, discreteHCosine}, ...]

次は，離散信号の最初の10個の要素とそのヒルベルト変換の値である：

Wolfram Language code: Tabular[(Transpose[{N[discreteCosine], discreteHCosine}])[[ ;; 10]] , {...}]

実数のランダムな数列を生成する：

Wolfram Language code: x = RandomReal[1, 200];

離散ヒルベルト変換を計算する：

Wolfram Language code: dhtx = DiscreteHilbertTransform[x];

もとのデータとそれを変換したものを一緒にプロットする：

Wolfram Language code: ListLinePlot[{x, dhtx}, ...]

若干のノイズがある正弦波の数列について考える：

Wolfram Language code: x = Sin[17 * 2π * Range[0, 1, 0.001]] + RandomVariate[NormalDistribution[0, 0.05], 1001];

離散ヒルベルト変換を計算する：

Wolfram Language code: dhtx = DiscreteHilbertTransform[x];

もとのデータとそれを変換したものをプロットする：

Wolfram Language code: ListLinePlot[{x, dhtx}, ...]

ノイズがあるSinc関数からのデータ：

Wolfram Language code: n = 100; x = Table[Sinc[x - 10], {x, n}] + RandomReal[{-.05, .05}, {n}];
Wolfram Language code: ListPlot[x, PlotRange -> All]

そのパワースペクトル：

Wolfram Language code: p = Fourier[x, FourierParameters -> {1, 1}]; ListPlot[Abs[p] ^ 2]

その離散ヒルベルト変換：

Wolfram Language code: dHx = DiscreteHilbertTransform[x];

これは，解析表現のための虚数成分を与える：

Wolfram Language code: a = x + I * dHx;

解析信号のパワースペクトル：

Wolfram Language code: s = Fourier[a, FourierParameters -> {1, 1}]; ListPlot[Abs[s] ^ 2]

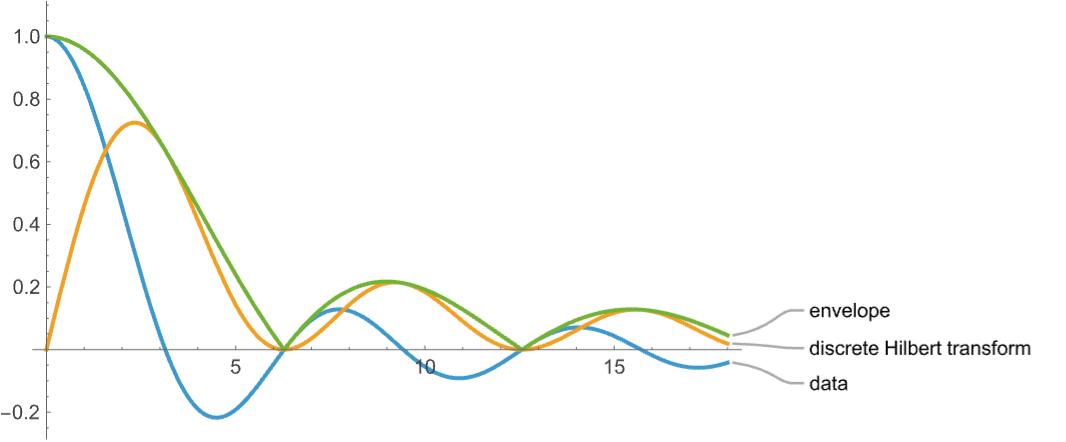

振動信号のエンベロープは，その極値を外接する曲線であり，これは解析的表現の大きさである：

Wolfram Language code: ListLinePlot[{x, dHx, Abs /@ a}, ...]

アプリケーション  (4)

通信  (1)

以下のメッセージ信号について考察する：

Wolfram Language code: m = Table[Sin[2Pi 5t] + 2Sin[2Pi 7t] + 1 / 2Sin[2Pi 9t], {t, -π / 2, π / 2, π / 100}]; ListLinePlot[m, DataRange -> {-π / 2, π / 2}, ...]

メッセージ搬送波としてを用い，上側波帯抑圧搬送波(USB-SC)および下側波帯抑圧搬送波(LSB-SC)を求める：

Wolfram Language code: c = Table[Cos[2Pi 55t], {t, -π / 2, π / 2, π / 100}]; s = Table[Sin[2Pi 55t], {t, -π / 2, π / 2, π / 100}]; USB = m * c - DiscreteHilbertTransform[m] * s; LSB = m * c + DiscreteHilbertTransform[m] * s; ListLinePlot[{USB, LSB}, ...]

心電図周波数解析  (1)

心電図（ECG）の時間・周波数解析を行うことで，重要な情報を明らかにすることができる．心臓の電気活動を示す電圧と時間のグラフを提供する患者のECGデータについて考える：

Wolfram Language code: ECGData = {...}; ListLinePlot[ECGData, ...]

KaiserWindowを使ってデータにフィルタをかける：

Wolfram Language code: filteredECG = BandpassFilter[ECGData, {(4π/25), (2π/5)}, Length[ECGData], KaiserWindow];

離散領域（サンプリング周波数100Hz）におけるその一次微分を求める：

Wolfram Language code: differentialECG = Differences[filteredECG] / (2 * .01);

離散ヒルベルト変換は以下のようになる：

Wolfram Language code: dhDifferentialECG = DiscreteHilbertTransform[differentialECG];

離散ヒルベルト変換におけるRMS値と最大値の18%を比較する：

Wolfram Language code: {Max[dhDifferentialECG] * .18, RootMeanSquare[dhDifferentialECG]}

これで，最大値の39%の閾値が示されることとなる．この情報を用いることで，ヒルベルト変換を利用して一次微分のRピークの位置を特定することができる：

Wolfram Language code: RpeaksLocation = First /@ FindPeaks[dhDifferentialECG, Automatic, Automatic, Max[dhDifferentialECG] * .39];

ECGデータを可視化する：

Wolfram Language code: RPeaks = Transpose@{RpeaksLocation, ECGData[[RpeaksLocation]]}; ListPlot[{ECGData, RPeaks}, ...]

風速予測  (1)

今後7日間におけるプエルトリコのサンフアン市の風速および風向の天気予報について考える：

Wolfram Language code: speedDateData = QuantityMagnitude[WeatherForecastData[...]]; directionDateData = (π/180)QuantityMagnitude[WeatherForecastData[...]]; DateListPlot[{speedDateData, directionDateData}, ...]

予測される風速は，で与えられる．ここで，は速度データの最大値， および は，それぞれ数列および方向データに対する平均値である．また，およびは，それぞれこれらの数列に対して平均値を除去した離散ヒルベルト変換である．

Wolfram Language code: {...}; DateListPlot[{...}, ...]

地震データ解析  (1)

次の地震トレースは，地震波によって引き起こされる地面の動きが，どのようにして時間の経過とともに検出および記録されるかを示している：

Wolfram Language code: trace = {...}; ListLinePlot[trace]

そのヒルベルト変換を計算する：

Wolfram Language code: dhTrace = DiscreteHilbertTransform[trace];

複素トレースを入手する：

Wolfram Language code: complexTrace = trace + I * dhTrace;

そのエンベロープも入手する：

Wolfram Language code: env = Abs[complexTrace];

トレース，その変換，そのエンベロープをプロットする：

Wolfram Language code: ListLinePlot[{trace, dhTrace, env, -env}, ...]

瞬間位相：

Wolfram Language code: phase = ArcTan[trace, dhTrace]; ListLinePlot[phase, PlotLabel -> "Instantaneous phase for the complex trace"]

特性と関係  (2)

リスト について：

Wolfram Language code: Subscript[f, k] = {1.1, -1.2, 5.5, -4.5};

その高速フーリエ変換を計算する：

Wolfram Language code: fFourier = Fourier[Subscript[f, k], FourierParameters -> {1, -1}]

負の周波数を消滅させる：

Wolfram Language code: anhilation = {1, 2, 1, 0} * fFourier

逆高速フーリエ変換を計算する：

Wolfram Language code: InverseFourier[anhilation, FourierParameters -> {1, -1}]

最後に，虚部をDiscreteHilbertTransformと比較する：

Wolfram Language code: Im[%] == DiscreteHilbertTransform[Subscript[f, k]]

実数値信号の解析表現は以下の通りである：

Wolfram Language code: {-2.3, -3.14, 1.62, E, Pi} + I DiscreteHilbertTransform[{-2.3, -3.14, 1.62, E, Pi}]

DC成分（最初の位置）およびナイキスト成分（TemplateBox[{{n, /, 2}}, Ceiling]の位置）は常に実数である：

Wolfram Language code: Fourier[%, FourierParameters -> {1, -1}]//Chop
