EstimatorGains[ssm,{p1,p2,…,pn}]

推定器の極が pi になるようなStateSpaceModel ssm の推定器ゲイン行列を与える．

EstimatorGains[{ssm,{out1,…}},…]

使用するための計測された出力 outi を指定する．

詳細とオプション
Details and Options Details and Options
例題
例
スコープ
オプション
Method
アプリケーション
特性と関係
考えられる問題
関連項目
関連するガイド
履歴
引用書式

EstimatorGains

EstimatorGains[ssm,{p1,p2,…,pn}]

推定器の極が pi になるようなStateSpaceModel ssm の推定器ゲイン行列を与える．

EstimatorGains[{ssm,{out1,…}},…]

使用するための計測された出力 outi を指定する．

詳細とオプション

  • EstimatorGainsは観測器ゲインあるいは観測器極配置としても知られている．
  • 状態空間モデル ssm はStateSpaceModel[{a,b,c,d}]で与えられる．ただし，a，b，c，d は連続時間系あるいは離散時間系のいずれかにおける状態，入力，出力，伝送の各行列を表す．
  • 連続時間系
    離散時間系
  • ssm が可観測である場合， の固有値は{p1,p2,…,pn}である．ただし， は計算された推定器ゲイン行列である．
  • ディスクリプタ系StateSpaceModel[{a,b,c,d,e}]の場合，指定できる極の数は e の階数と系の可観測性によって決定される． »
  • EstimatorGainsは，AffineStateSpaceModelおよびNonlinearStateSpaceModelによって指定される非線形系もまた許容する．
  • 非線形系については，状態変数および入力変数の操作値が考慮され，ゲインは近似テイラー線形化に基づいて計算される．
  • EstimatorGains[{ssm,{out1,…}},…]はEstimatorGains[ssm1,…]と等価である．ただし，ssm1SystemsModelExtract[ssm,All,{out1,…}]である．
  • 観測器の力学は以下で与えられる．
  • 連続時間系
    離散時間系
  • 正方非特異行列 の場合，状態ベクトルは x=TemplateBox[{c}, Inverse].(y-d.u)で計算できる．
  • EstimatorGainsは，次の設定で与えられるMethodオプションを取る．
  • Automatic自動メソッド選択
    "Ackermann"Ackermannメソッド
    "KNVD"Kautsky–Nichols–Van Doorenメソッド
  • 推定器ゲインは双対系の状態フィードバックゲインとして計算される．

例題

すべて開く すべて閉じる

例  (3)

連続時間系の推定器ゲインを計算する：

Wolfram Language code: EstimatorGains[StateSpaceModel[{{{2, 3}, {-1, 4}}, {{0}, {1}}, {{1, 0}}, {{0}}}, SamplingPeriod -> None, SystemsModelLabels -> None], {-8 - 6 I, -8 + 6I}]

離散時間系：

Wolfram Language code: EstimatorGains[StateSpaceModel[{{{0.9641, 0.2462, 0.0303}, {-0.2462, 0.9641, 0.1934}, {0, 0, 0.6065}}, {{0.0503}, {0.0296}, {0.0887}}, {{1, 0, 0}}, {{0}}}, SamplingPeriod -> 0.1, SystemsModelLabels -> None], {0.3, 0.6, 0.7}]

第2出力のみが測定されている二出力系の推定器ゲイン：

Wolfram Language code: EstimatorGains[{StateSpaceModel[{{{3, 0, -1}, {0, 2, 1}, {1, -1, 2}}, {{1, 1}, {0, 3}, {1, -1}}, {{1, -1, 0}, {0, 1, -1}}, {{0, 0}, {0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None], 2}, {-1 + 1.5I, -1 - 1.5I, -0.3}]

スコープ  (6)

単一入力単一出力(SISO)の系のゲインの集合：

Wolfram Language code: {a, b, c} = {(| | | | -- | - | | -1 | 0 | | 1 | 2 |), (| | | - | | 0 | | 1 |), (0 1)};
Wolfram Language code: EstimatorGains[StateSpaceModel[{a, b, c}], {-5 + 2I, -5 - 2I}]

解を証明する：

Wolfram Language code: Eigenvalues[a - %.c]

二出力系の観測器ゲイン行列：

Wolfram Language code: EstimatorGains[StateSpaceModel[{{{-21, 0, 0, 0}, {0.1, -5, 0, 0}, {0, -1.5, 0, 0}, {0, -4, 0, 0}}, {{6000, 0}, {0, 0}, {0, 2.3}, {0, 0.1}}, {{0, 0, 1, 0}, {0, 0, 0, 1}}, {{0, 0}, {0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None], {-3, -4.7, -8, -12}]

測定値が指定されている三出力系の推定器ゲイン行列：

Wolfram Language code: EstimatorGains[{StateSpaceModel[{{{-16, 0, 4, 0}, {0, -10, 0, 1}, {0, -6.6, 1.5, 0}, {0, 0, 2, 0}}, {{11, 0}, {0, -4}, {0, 1.8}, {5, 0}}, {{0, 0, 1, 0}, {0, 0, 0, 1}, {1, -0.1, 3, 1}}, {{0, 0}, {0, 0}, {0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None], {1, 3}}, {-12, -6.1, -8 + I, -8 - I}]//MatrixForm

多項式の根として指定された極を使って推定器ゲインを計算する：

Wolfram Language code: ssm = StateSpaceModel[{{{0, 1}, {-2, -3}}, {{0}, {1}}, {{1, 0}}, {{0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: poly = λ^2 + 2 0.5 10λ + 100;
Wolfram Language code: EstimatorGains[ssm, λ /. Solve[poly == 0, λ]]

推定器ゲインを記号的に決定する：

Wolfram Language code: l = EstimatorGains[StateSpaceModel[ {{{0, 1, 0, 0}, {0, 0, -3*g*(m/(4*m + 7*M)), 0}, {0, 0, 0, 1}, {0, 0, 6*g*((m + M)/ (4*L*m + 7*L*M)), 0}}, {{0}, {7/(4*m + 7*M)}, {0}, {-6/(4*L*m + 7*L*M)}}, {{1, 0, 0, 0}}, {{0}}}, SamplingPeriod -> None, SystemsModelLabels -> None], {Subscript[p, 1], Subscript[p, 2], Subscript[p, 3], Subscript[p, 4]}];
Wolfram Language code: Simplify[MatrixForm[l]]

AffineStateSpaceModelについてのゲインを計算する：

Wolfram Language code: asys = AffineStateSpaceModel[{{-Sin[0.5 - Subscript[x, 1]], Subscript[x, 1] - Subscript[x, 2]}, {{1}, {0}}, {Subscript[x, 1]}, {{0}}}, {{Subscript[x, 1], 0.5}, {Subscript[x, 2], 0}}, {u}, {Automatic}, Automatic, SamplingPeriod -> None];
Wolfram Language code: ℓ = EstimatorGains[asys, {-1, -2}]

推定器を組み立てる：

Wolfram Language code: estim = StateOutputEstimator[asys, ℓ]

推定器の極は所望の位置にある：

Wolfram Language code: Eigenvalues[First[Normal[StateSpaceModel[estim]]]]

オプション  (6)

Method  (6)

状態より出力が多い系では，AutomaticはLinearSolveを使ってゲインを求める：

Wolfram Language code: EstimatorGains[StateSpaceModel[{{{a}}, {{b}}, {{Subscript[c, 1]}, {Subscript[c, 2]}}, {{0}, {0}}}, SamplingPeriod -> None, SystemsModelLabels -> None], {p}, Method -> Automatic]
Wolfram Language code: LinearSolve[{{Subscript[c, 1]}, {Subscript[c, 2]}}, {{a - p}}]

デフォルトで厳密値の系にはAckermannメソッドが使われる：

Wolfram Language code: ssm = StateSpaceModel[{{{-1, 1, 1}, {0, -3, 2}, {0, 1, 1}}, {{1}, {2}, {1}}, {{1, 0, 0}, {0, 1, 0}}, {{0}, {0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: EstimatorGains[ssm, {-7, -9, -11}]
Wolfram Language code: EstimatorGains[ssm, {-7, -9, -11}, Method -> "Ackermann"] == %

記号値の場合もAckermann法が使われる：

Wolfram Language code: ssm = StateSpaceModel[{{{0, 1}, {-c, -b}}, {{0}, {1}}, {{Subscript[k, 1], Subscript[k, 2]}}, {{0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: EstimatorGains[ssm, {Subscript[p, 1], Subscript[p, 2]}]
Wolfram Language code: EstimatorGains[ssm, {Subscript[p, 1], Subscript[p, 2]}, Method -> "Ackermann"] == %

数値を持つ系の場合，Automaticでは"KNVD"法が使われる：

Wolfram Language code: ssm = StateSpaceModel[{{{-1.2, 1.}, {0.2, -4.1}}, {{1.}, {1.1}}, {{2., 0.}, {0, 1.}}, {{0}, {0}}}, SamplingPeriod -> None, SystemsModelLabels -> None]; EstimatorGains[ssm, {-1., -2.}, Method -> Automatic]
Wolfram Language code: EstimatorGains[ssm, {-1., -2.}, Method -> "KNVD"] === %

厳密ではない，多出力状態空間モデルと望ましい推定器の極の位置：

Wolfram Language code: ssm = StateSpaceModel[{{{-20, 0, -20, 0}, {0, -0.79, 9.5, 0}, {0, -1.5, -0.79, 0}, {1, 0, 0, 0}}, {{20, 2.8}, {0, -3.13}, {0, 0}, {0, 0}}, {{2.7, 1, 0, -4.3}, {0, -6.1, -7.7, 0.345}}, {{0, 0}, {0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None]; poles = {-40 + 10I, -40 - 10I, -40, -40};

最初の入力について可観測行列の条件数を求める：

Wolfram Language code: ObservabilityMatrix[SystemsModelExtract[ssm, All, 1]]; SingularValueList[%, Tolerance -> 0]; (%[[1]]/%[[-1]])

2番目の入力について可観測行列の条件数を求める：

Wolfram Language code: ObservabilityMatrix[SystemsModelExtract[ssm, All, 2]]; SingularValueList[%, Tolerance -> 0]; (%[[1]]/%[[-1]])

デフォルトで，条件数が最も少ない出力が選ばれる：

Wolfram Language code: EstimatorGains[ssm, poles, Method -> "Ackermann"]

最初の出力を介して推定についてのゲインを求める：

Wolfram Language code: EstimatorGains[{ssm, 1}, poles, Method -> "Ackermann"]

KNVD法は使用可能な全出力を使って状態を推定する：

Wolfram Language code: EstimatorGains[StateSpaceModel[{{{1.38, -0.2077, 6.715, -5.676}, {-0.5814, -4.29, 0, 0.675}, {1.067, 4.273, -6.654, 5.893}, {0.048, 4.273, 1.342, -2.104}}, {{0, 1}, {2, 0}, {1.2, -3.7}, {2.1, 0}}, {{0, 5.679, 1.136, 1.136}, {0, 0, -3.146, 0}}, {{0, 0}, {0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None], {-0.2, -0.5, -5, -8.67}]

アプリケーション  (2)

連続時間系の観測器を構築する：

Wolfram Language code: ssm = StateSpaceModel[{{{-3, -2, 2}, {1, -1, 0}, {-2, -1, 0}}, {{1}, {0}, {-1}}, {{1, 0, 0}, {0.5, 0.5, -1}}, {{1}, {0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: l = EstimatorGains[ssm, {-5 + 2I , -5 - 2I , -8}];
Wolfram Language code: ssmobsv = SystemsModelExtract[StateOutputEstimator[ssm, l], All, {1, 2, 3}]

ランダムな初期条件から入力がSin[t]の系のシミュレーションを行う：

Wolfram Language code: ic = RandomReal[2, 3];
Wolfram Language code: stateResp = StateResponse[{ssm, ic}, Sin[t], {t, 2}];

各状態とその推定を比べる：

Wolfram Language code: y = OutputResponse[{ssm, ic}, Sin[t], {t, 2}];
Wolfram Language code: obsvResp = OutputResponse[ssmobsv, Join[{Sin[t]}, y], {t, 2}];
Wolfram Language code: MapIndexed[Plot[#, {t, 0, 2}, PlotLabel -> "State " <> ToString[First[#2]], PlotRange -> All, PlotStyle -> {Automatic, Dashed}]&, Thread[{stateResp, obsvResp}]]

ゼロ入力のサンプルデータの系の観測器を構築する：

Wolfram Language code: ssm = StateSpaceModel[{{{0.81, -0.23, -0.045}, {0.09, 0.98, -0.0023}, {0.005, 0.1, 1}}, {{0.09}, {0.0047}, {0.00016}}, {{1, 3.5, 3}}, {{0}}}, SamplingPeriod -> 0.1, SystemsModelLabels -> None];
Wolfram Language code: l = EstimatorGains[ssm, {0.5, 0.6, 0.75}];
Wolfram Language code: ssobsv = SystemsModelExtract[StateOutputEstimator[{ssm, All, None}, l, Method -> "PredictionEstimator"], All, {1, 2, 3}]

初期状態{1,–0.75,0.5}で初期観測器状態が{0,0,0}の場合の実際の状態と推定される状態を計算する：

Wolfram Language code: stateResp = StateResponse[{ssm, {1, -0.75, 0.5}}, {0}, {t, 6}];
Wolfram Language code: y = OutputResponse[{ssm, {1, -0.75, 0.5}}, {0}, {t, 6}];
Wolfram Language code: obsvResp = OutputResponse[ssobsv, y];

観測器で得た状態追跡を調べる：

Wolfram Language code: tspan = Range[0, 6, 0.1];
Wolfram Language code: ListLinePlot[Replace[Riffle[stateResp, obsvResp], pts : {__} :> Thread[{tspan, pts}], {1}], PlotRange -> All, ImageSize -> Medium, PlotMarkers -> Automatic, PlotLegends -> {"SubscriptBox[x, 1]", "SubscriptBox[x, 1 obs]", "SubscriptBox[x, 2]", "SubscriptBox[x, 2 obs]", "SubscriptBox[x, 3]", "SubscriptBox[x, 3 obs]"}]

特性と関係  (7)

誤差の力学：

Wolfram Language code: a = (⁠| | | | -- | -- | | -1 | 2 | | 1 | -4 |⁠); c = (⁠1 0⁠);
Wolfram Language code: l = EstimatorGains[StateSpaceModel[{a, Array[Subscript[b, ##]&, {2, 1}], c}], {-7 + I, -7 - I}];
Wolfram Language code: StateSpaceModel[{a - l.c, ConstantArray[0, {2, 1}], IdentityMatrix[2]}]

StateOutputEstimatorは状態と出力の両方を推定する観測器を組み立てる：

Wolfram Language code: ssm = StateSpaceModel[{{{0, 1, 0, 0}, {0, 0, 1, 0}, {0, 0, 0, 1}, {-35.52, -54.32, -34.56, -9.8}}, {{0}, {0}, {0}, {1}}, {{1, 1, 1, 0}}, {{0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: l = EstimatorGains[ssm, {-8 + 4 I, -8 - 4I, -12, -14}];
Wolfram Language code: StateOutputEstimator[ssm, l]

離散時間系の予測推定器の力学：

Wolfram Language code: Subscript[ssm, d] = StateSpaceModel[{{{0, 1, 0}, {0, 0, 1}, {-0.234, 0.64, 0.01}}, {{0}, {0}, {1}}, {{-0.3, 1, 0}}, {{0}}}, SamplingPeriod -> 0.25, SystemsModelLabels -> None];
Wolfram Language code: l = EstimatorGains[Subscript[ssm, d], {-0.3, -0.2, 0}];
Wolfram Language code: StateOutputEstimator[Subscript[ssm, d], l, Method -> "PredictionEstimator"]

推定器ゲインは双対系の状態フィードバックゲインの共役転置である：

Wolfram Language code: ssm = StateSpaceModel[{{{0, 1, 0, 0}, {0, 0, -1, 0}, {0, 0, 0, 1}, {0, 0, 11, 0}}, {{0}, {1}, {0}, {1}}, {{1, 2, 3, 4}}, {{0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: poles = {-1, -2, -1 + I, -1 - I};
Wolfram Language code: EstimatorGains[ssm, poles] == ConjugateTranspose[StateFeedbackGains[DualSystemsModel[ssm], poles]]

逆もまた真なり：

Wolfram Language code: StateFeedbackGains[ssm, poles] == ConjugateTranspose[EstimatorGains[DualSystemsModel[ssm], poles]]

可観測の特異ではないディスクリプタ系では，推定器のすべての極を置くことができる：

Wolfram Language code: nonsingularSS = StateSpaceModel[{{{1, 0, 0, 2}, {-1, -1, 0, 0}, {0, -1, 1, 1}, {11, 11, 0, 0}}, {{0}, {1}, {0}, {1}}, {{5, 0, 3, 8}}, {{0}}, {{0, 1, -1, 0}, {1, 0, 0, 2}, {1, 1, 0, 0}, {0, -1, 1, 1}}}, SamplingPeriod -> None, SystemsModelLabels -> None]; ObservableModelQ[nonsingularSS]
Wolfram Language code: EstimatorGains[nonsingularSS, {-1., -2., -3., -4.}]

可観測の特異系については，MatrixRank[e]極のみを置くことができる：

Wolfram Language code: singularSS = StateSpaceModel[{{{0, 1, 0}, {0, 0, 1}, {0, 0, -1}}, {{0, 0}, {1, 0}, {0, 1}}, {{0, 1, 0}, {1, 0, 1}, {0, 0, -1}}, {{0, 0}, {1, 0}, {0, 1}}, {{1, 0, 0}, {0, 1, 0}, {0, 0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None]; ObservableModelQ[singularSS]
Wolfram Language code: EstimatorGains[singularSS, {-1., -2.}]

遅い部分系のみが可観測である衝撃系：

Wolfram Language code: impulseSS = StateSpaceModel[{{{-5, 0, 0, 0, 0}, {0, 1, 0, 0, 0}, {0, 0, 1, 0, 0}, {0, 0, 0, 1, 0}, {0, 0, 0, 0, 1}}, {{1}, {0}, {0}, {0}, {-1}}, {{8, 0, 0, 1, -1}}, {{0}}, {{1, 0, 0, 0, 0}, {0, 0, 1, 0, 0}, {0, 0, 0, 1, 0}, {0, 0, 0, 0, 1}, {0, 0, 0, 0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None]; {ObservableModelQ[impulseSS], ControllableModelQ[{impulseSS, "Slow"}]}

遅い部分系の推定器の極のみを置くことができる：

Wolfram Language code: EstimatorGains[impulseSS, {-1.}]

考えられる問題  (4)

KNVDメソッドは出力数が状態数より少ない厳密な系は扱わない：

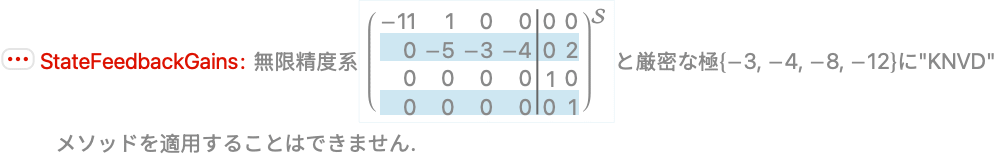

Wolfram Language code: ssm = StateSpaceModel[{{{-11, 0, 0, 0}, {1, -5, 0, 0}, {0, -3, 0, 0}, {0, -4, 0, 0}}, {{80, 0}, {0, 0}, {0, 20}, {0, 1}}, {{0, 0, 1, 0}, {0, 2, 0, 1}}, {{0, 0}, {0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: EstimatorGains[ssm, {-3, -4, -8, -12}, Method -> "KNVD"]

数値評価を行う：

Wolfram Language code: EstimatorGains[ssm, {-3, -4, -8, -12}//N, Method -> "KNVD"]

KNVDメソッドは極の多重度が出力数を上回るケースは扱えない：

Wolfram Language code: ssm = StateSpaceModel[{{{9, 5.7, 0, 2}, {0, 0, -1, 0}, {-4, 0, 1, 0}, {0, 1, 12, 0}}, {{0}, {-1}, {0}, {1.6}}, {{1, 2, 3, 4}}, {{0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: EstimatorGains[ssm, {-1, -7, -2.5, -2.5}]

Ackermannメソッドを使う：

Wolfram Language code: EstimatorGains[ssm, {-1, -7, -2.5, -2.5}, Method -> "Ackermann"]

KNVDメソッドはコンピュータシステムによっては異なるゲイン集合を与えることがある：

Wolfram Language code: ssm = StateSpaceModel[{{{0, 1, 0, 0, 2, 0}, {2, 0, 1, 0, 0, 0}, {0, 0, 0, 0, 0, -1}, {0, 0, 0, 3, 1, 0}, {-2, 0, 0, 0, 0, 1}, {0, -1, 0, 0, 0, 0}}, {{1, 0}, {0, 0}, {1, 0}, {0, 1}, {0, 0}, {0, -1}}, {{1, 0, 0, 0, 0, 0}, {2, 0, 1, -1, 1, 0}}, {{0, 0}, {0, 0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: poles = {-1, -2, -3, -4, -5, -7};
Wolfram Language code: {$SystemID, Subscript[l, 1] = EstimatorGains[ssm//N, poles, Method -> "KNVD"]}
Wolfram Language code: {$SystemID, Subscript[l, 2] = EstimatorGains[ssm//N, poles, Method -> "KNVD"]}

観測器の固有値は同じである：

Wolfram Language code: {$SystemID, With[{ssN = Normal[ssm]}, Eigenvalues[ssN[[1]] - Subscript[l, 1].ssN[[3]]]]}
Wolfram Language code: {$SystemID, With[{ssN = Normal[ssm]}, Eigenvalues[ssN[[1]] - Subscript[l, 2].ssN[[3]]]]}

系は可観測でなければならない：

Wolfram Language code: ssm = StateSpaceModel[{{{0, -1}, {-1, 0}}, {{1}, {-1}}, {{1, -1}}, {{0}}}, SamplingPeriod -> None, SystemsModelLabels -> None];
Wolfram Language code: EstimatorGains[ssm, {-2, -3}]

これは可観測ではない：

Wolfram Language code: ObservableModelQ[ssm]
