ElectrostaticPDEComponent[vars,pars]
生成带有变量 vars 和参数 pars 的静电偏微分方程项.
ElectrostaticPDEComponent
ElectrostaticPDEComponent[vars,pars]
生成带有变量 vars 和参数 pars 的静电偏微分方程项.
更多信息
- ElectrostaticPDEComponent 通常用于生成带有模型变量 vars 和模型参数 pars 的静电方程.
- ElectrostaticPDEComponent 返回用作偏微分方程一部分的微分算子之和:

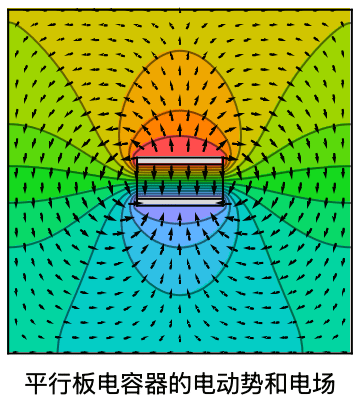

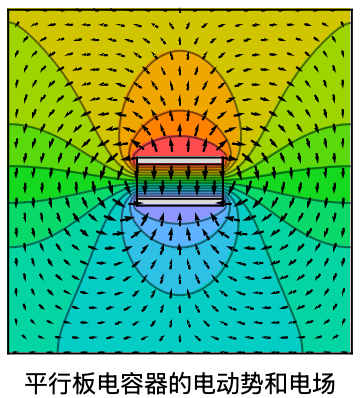

- ElectrostaticPDEComponent 模拟绝缘或介电材料中的静电荷产生的静电场.
- ElectrostaticPDEComponent 使用因变量
(电标量电势)对静电现象进行建模.
的单位为伏特 [
],自变量为
,单位为 [
]. - 静态变量 vars 为 vars={V[x1,…,xn],{x1,…,xn}}.
- ElectrostaticPDEComponent 一般不会产生时间相关的偏微分方程.
- ElectrostaticPDEComponent 基于扩散、源和导数的偏微分方程项:
是真空介电常数,单位为 [
],
是极化矢量,单位是 [
],
是体积电荷密度,单位为 [
].- 极化矢量
指定材料内部永久或感应电偶极矩的密度. - 体积电荷密度
对电荷分布(负或正)进行建模. - ElectrostaticPDEComponent 根据本构关系的不同,可以产生不同的方程.
- 对于线性材料,ElectrostaticPDEComponent 方程简化为:
是无单位相对介电常数.
可以是各向同性、正交各向异性或各向异性的.- 对于非线性非磁滞铁电材料,ElectrostaticPDEComponent 方程如下:
是残余极化矢量,单位为 [
].- 静电模型的隐式默认边界条件是 0 ElectricFluxDensityValue.
- 静电模型项的单位为 [
],或等效为 [
]. - 可以给出以下参数 pars:
-
参数 默认值 符号 "Polarization" {0,…}
,极化向量,单位为 [
]"RegionSymmetry" None
"RelativePermittivity" 1
,无单位相对介电常数"RemanentPolarization" {0,…}
,残余极化矢量,单位为 [
]"Thickness" 1
,厚度,单位为
"CrossSectionalArea" 1
,横截面积,单位为 [
] "VacuumPermittivity"
,真空介电常数,单位为 [
] "VolumeChargeDensity" 0
,体积电荷密度,单位为 [
] - 所有参数可能取决于空间变量
和因变量
. - 自变量
的数量决定了
或
的维度以及向量
和
的长度. - 参数 "RegionSymmetry" 的可能选择是 "Axisymmetric".
- "Axisymmetric" 区域的对称性表示一个截断的柱坐标系,在这个柱坐标系中,柱坐标通过去除角度变量而简化,如下所示:
-
维度 简化 方程 一维

二维

- 在二维中,当指定 "Thickness"
时,ElectrostaticPDEComponent 方程如下: - 在一维中,当指定 "CrossSectionalArea"
时,ElectrostaticPDEComponent 方程如下: - 在一维轴对称模型中,当指定 "Thickness"
时,ElectrostaticPDEComponent 方程为: - 参数的输入规范与其相应的运算符项完全相同.
- 如果未指定任何参数,则默认静电偏微分方程为:
- 如果 ElectrostaticPDEComponent 取决于在关联 pars 中指定为 …,keypi…,pivi,… 的参数
,则参数
将替换为
.
范例
打开所有单元 关闭所有单元基本范例 (3)
ElectrostaticPDEComponent[{V[x], {x}}, <||>]ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"RelativePermittivity" -> Subscript[ϵ, 𝓇], "VolumeChargeDensity" -> Subscript[ρ, v]|>]vars = {V[x], {x}};
pars = <|"RelativePermittivity" -> 1, "VolumeChargeDensity" -> -10*^-8|>;Vfun = NDSolveValue[{ElectrostaticPDEComponent[vars, pars] == 0, {ElectricPotentialCondition[x == 0, vars, pars, <|"ElectricPotential" -> 1|>], ElectricPotentialCondition[x == 0.08, vars, pars]}}, V, {x, 0, 0.08}]Plot[Vfun[x], {x, 0, 0.08}]范围 (14)
一维 (4)
ElectrostaticPDEComponent[{V[x], {x}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0], "RelativePermittivity" -> Subscript[ϵ, 𝓇] * IdentityMatrix[1], "CrossSectionalArea" -> A, "VolumeChargeDensity" -> Subscript[ρ, s]|>]vars = {V[x], {x}};
pars = <|"RelativePermittivity" -> 2|>;Vfun = NDSolveValue[{ElectrostaticPDEComponent[vars, pars] == 0, {ElectricPotentialCondition[x == 0, vars, pars, <|"ElectricPotential" -> 10|>], ElectricPotentialCondition[x == 1 / 5, vars, pars, <|"ElectricPotential" -> 0|>]}}, V, x∈Line[{{0}, {1 / 5}}]];Plot[Vfun[x], {x, 0, 1 / 5}, AxesLabel -> {"x", "V"}]对两侧具有两个电势条件和不连续相对介电常数的电势场进行建模.
vars = {V[x], {x}};
pars = <|"RelativePermittivity" -> Piecewise[{{2, x <= 1 / 10}}, 1]|>;Vfun = NDSolveValue[{ElectrostaticPDEComponent[vars, pars] == 0, {ElectricPotentialCondition[x == 0, vars, pars, <|"ElectricPotential" -> 10|>], ElectricPotentialCondition[x == 1 / 5, vars, pars, <|"ElectricPotential" -> 0|>]}}, V, x∈Line[{{0}, {1 / 5}}]];Plot[Vfun[x], {x, 0, 1 / 5}, AxesLabel -> {"x", "V"}]二维 (5)
ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0] * IdentityMatrix[2], "Polarization" -> {Px[x, y], Py[x, y]}|>]ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0], "RelativePermittivity" -> Subscript[ϵ, 𝓇] * IdentityMatrix[2], "RemanentPolarization" -> {Prx[x, y], Pry[x, y]}|>]ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0], "RelativePermittivity" -> Subscript[ϵ, 𝓇] * IdentityMatrix[2], "Thickness" -> d|>]ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0], "RelativePermittivity" -> {{Subscript[ϵ, r11], 0}, {0, Subscript[ϵ, r12]}}|>]ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0], "RelativePermittivity" -> {{Subscript[ϵ, r11], Subscript[ϵ, r12]}, {Subscript[ϵ, r21], Subscript[ϵ, r12]}}|>]二维轴对称 (2)
ElectrostaticPDEComponent[{V[r, z], {r, z}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0], "RelativePermittivity" -> Subscript[ϵ, 𝓇] * IdentityMatrix[2], "RegionSymmetry" -> "Axisymmetric"|>]ElectrostaticPDEComponent[{V[r, z], {r, z}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0], "RelativePermittivity" -> {{Subscript[ϵ, 𝓇𝓇], 0}, {0, Subscript[ϵ, zz]}}, "RegionSymmetry" -> "Axisymmetric"|>]三维 (1)
对中空球体中的电势场进行建模,在内半径和外半径处设置电势条件:
vars = {V[x, y, z], {x, y, z}};
pars = <|"RelativePermittivity" -> 3.9|>;Vfun = NDSolveValue[{ElectrostaticPDEComponent[vars, pars] == 0, {ElectricPotentialCondition[x ^ 2 + y ^ 2 + z ^ 2 <= (3 / 1000) ^ 2, vars, pars, <|"ElectricPotential" -> 32|>], ElectricPotentialCondition[x ^ 2 + y ^ 2 + z ^ 2 >= (9 / 1000) ^ 2, vars, pars, <|"ElectricPotential" -> 0|> ]}}, V, {x, y, z} ∈ RegionDifference[Ball[{0, 0, 0}, 10 / 1000], Ball[{0, 0, 0}, 3 / 1000]]];SliceContourPlot3D[Vfun[x, y, z], "CenterPlanes", {x, -10 / 1000, 10 / 1000}, {y, -10 / 1000, 10 / 1000}, {z, -10 / 1000, 10 / 1000}, ColorFunction -> "Rainbow"]多材料 (2)
ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"RelativePermittivity" -> Piecewise[{{7, y <= 1}, {2, y > 1}}]|>]建立一个电势场模型,其中在两侧设置两个电势条件,并具有不连续的相对介电常数.
vars = {V[x], {x}};
pars = <|"RelativePermittivity" -> Piecewise[{{2, x <= 1 / 10}}, 1]|>;Vfun = NDSolveValue[{ElectrostaticPDEComponent[vars, pars] == 0, {ElectricPotentialCondition[x == 0, vars, pars, <|"ElectricPotential" -> 10|>], ElectricPotentialCondition[x == 1 / 5, vars, pars, <|"ElectricPotential" -> 0|>]}}, V, x∈Line[{{0}, {1 / 5}}]];Plot[Vfun[x], {x, 0, 1 / 5}, AxesLabel -> {"x", "V"}]应用 (4)
一维 (2)
计算两个平行板之间的电势分布,这两个平行板之间的距离为
[
],并且垂直于
轴放置. 左边的平板维持在一个恒定的电势
[
],而右边的平板接地,
[
]. 两板之间的区域具有相对介电常数
和均匀电荷密度
[
]. 用于建模的方程如下:
vars = {V[x], {x}};Ω = Line[{{0}, {0.08}}];pars = <|"RelativePermittivity" -> 1, "VolumeChargeDensity" -> -10*^-8|>;Subscript[Γ, v] = {ElectricPotentialCondition[x == 0, vars, pars, <|"ElectricPotential" -> 1|>], ElectricPotentialCondition[x == 0.08, vars, pars]};eqn = ElectrostaticPDEComponent[vars, pars] == 0Vfun = NDSolveValue[{eqn, Subscript[Γ, v]}, V, x∈Ω]Plot[Vfun[x], x∈Ω]计算两个平行板之间的电势分布,其距离和边界条件与上一个示例相同,但现在电荷分布不均匀,如下所示:![]()
vars = {V[x], {x}};Ω = Line[{{0}, {0.08}}];pars = <|"RelativePermittivity" -> 1, "VolumeChargeDensity" -> -10*^-8 * (1 - (x/0.08))^2|>;Subscript[Γ, v] = {ElectricPotentialCondition[x == 0, vars, pars, <|"ElectricPotential" -> 1|>], ElectricPotentialCondition[x == 0.08, vars, pars]};eqn = ElectrostaticPDEComponent[vars, pars] == 0Vfun = NDSolveValue[{eqn, Subscript[Γ, v]}, V, x∈Ω]Plot[Vfun[x], x∈Ω]二维 (1)
建立一个具有金属墙壁的无限长矩形箱子模型. 该箱子的宽度为
[
],高度为
[
]. 箱子的侧面和底部墙壁维持在零电势,而顶部墙壁的电势固定为
. 箱子内部的区域没有电荷
. 用于建模的方程如下:
vars = {V[x, y], {x, y}};
pars = <|"RelativePermittivity" -> 1|>;w = 1;
h = 2;
Ω = Rectangle[{0, 0}, {w, h}];op = ElectrostaticPDEComponent[vars, pars];Subscript[Γ, ground] = ElectricPotentialCondition[y == 0 || x == w || x == 0, vars, pars];V0 = 1;
Subscript[Γ, potential] = ElectricPotentialCondition[y == h, vars, pars, <|"ElectricPotential" -> V0|>];eqn = {op == 0, Subscript[Γ, ground], Subscript[Γ, potential]};Vfun = NDSolveValue[eqn, V, {x, y}∈Ω];Legended[ContourPlot[Vfun[x, y], {x, y}∈Ω, ...], BarLegend[...]]三维 (1)
对圆柱电容器的介电材料建模,其中上下边界有两个电势条件,它们代表电容器的电极. 用于建模的方程如下.
vars = {V[x, y, z], {x, y, z}};r0 = 0.01;
h = 0.001;
Ω = Cylinder[{{0, 0, 0}, {0, 0, h}}, r0];pars = <|"RelativePermittivity" -> 2|>;Subscript[Γ, ground] = ElectricPotentialCondition[z == 0, vars, pars];Subscript[Γ, potential] = ElectricPotentialCondition[z == h, vars, pars, <|"ElectricPotential" -> 1|>];eqn = ElectrostaticPDEComponent[vars, pars] == 0Vfun = NDSolveValue[{eqn, Subscript[Γ, ground], Subscript[Γ, potential]}, V, {x, y, z}∈Ω]SliceDensityPlot3D[Vfun[x, y, z], "CenterPlanes", {x, y, z}∈Ω, ...]可能存在的问题 (1)
对于符号计算,"VacuumPermittivity" 或 "RelativePermittivity" 参数应该以矩阵形式给出:
ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0], "RelativePermittivity" -> {{Subscript[ϵ, r11], 0}, {0, Subscript[ϵ, r12]}}|>]//Activate对于数值,"VacuumPermittivity" 或 "RelativePermittivity" 参数会自动转换为适当维度的矩阵:
ElectrostaticPDEComponent[{V[x, y], {x, y}}, <|"RelativePermittivity" -> 1|>]ElectrostaticPDEComponent[{V[x], {x}}, <|"VacuumPermittivity" -> Subscript[ϵ, 0]|>]%//Activate技术笔记
-
▪
