EdgeShapeFunction

EdgeShapeFunction

Graphとその関連関数のオプションかつ注釈で，各辺の描画のためのプリミティブの生成に使う関数を指定する．

詳細

  • EdgeShapeFunctionは辺のルーターとしても知られている．
  • EdgeShapeFunctionは，通常，頂点を接続する経路の視覚的外観を制御するために使われる．
  • 使用可能なオプション設定
  • Automaticデフォルトの辺関数
    None辺は描画しない
    "nfunc"名前付きの辺関数
    func一般的な辺関数
    {vivj->efij,…}辺 vivjに辺関数 efijを使う
    {pattiefi,…}パターン pattiと一致する辺に辺関数 efiを使う
  • EdgeShapeFunction->func は，各辺が func[{{x1,y1},{x2,y2},…},vw]で与えられるプリミティブによって描画されるように指定する．ただし，{{x1,y1},{x2,y2},…}は線分で vw は辺である．
  • 3Dでは，EdgeShapeFunction->func は各頂点が func[{{x1,y1,z1},{x2,y2,z2},…},vw]で与えられるプリミティブで描画されるように指定する．ただし，{{x1,y1,z1},{x2,y2,z2},…}は線分で vw は辺である．
  • 辺関数 func には次の名前付き引数を使うことができる．
  • #Coordinates線分{{x1,y1}, …}
    #Edge辺 vw
  • ResourceData["EdgeShapeFunction"]を使ってすべての名前付き辺関数"nfunc"のリストが取得できる．
  • Graph等の関数でグラフを構築する際は，ラッパーAnnotation[vw,EdgeShapeFunction->f]を使うことができる．

例題

すべて開く すべて閉じる

例  (4)

定義済みの辺関数を使って辺を描画する：

Wolfram Language code: Graph[{12, 23, 31}, EdgeShapeFunction -> {{"HalfFilledArrow", "ArrowSize" -> .1}}]

個別の辺の辺関数を指定する：

Wolfram Language code: Graph[{12, 23, 31}, EdgeShapeFunction -> {12 -> {"HalfFilledArrow", "ArrowSize" -> .1}}]

別のデフォルトの辺関数と組み合せる：

Wolfram Language code: Graph[{12, 23, 31}, EdgeShapeFunction -> {12 -> "HalfFilledArrow", "CarvedArrow"}]

Annotationラッパーを使って個別の辺関数を指定する：

Wolfram Language code: Graph[{Annotation[12, EdgeShapeFunction -> {"CarvedArrow", "ArrowSize" -> .1}], 23, 31}]

プログラムを実行して辺を描画する：

Wolfram Language code: ef[pts_List, e_] := Block[{s = 0.015, g = [image]}, {Arrowheads[{{s, 0.33, g}, {s, 0.67, g}}], Arrow[pts]}]
Wolfram Language code: Graph[{12, 23, 31}, EdgeShapeFunction -> ef]

スコープ  (10)

EdgeShapeFunction指定  (7)

EdgeShapeFunctionは一般的なグラフに使うことができる：

Wolfram Language code: {Graph[{12, 23, 31}, EdgeShapeFunction -> "CarvedArrow"], PathGraph[Range[25], EdgeShapeFunction -> "CarvedArrow"]}

行列グラフ：

Wolfram Language code: AdjacencyGraph[{{0, 1, 0}, {0, 0, 1}, {1, 0, 0}}, EdgeShapeFunction -> "CarvedArrow"]

特殊なグラフ：

Wolfram Language code: {PetersenGraph[5, 2, EdgeShapeFunction -> "CarvedArrow"], GridGraph[{3, 3}, EdgeShapeFunction -> "CarvedArrow"]}

ランダムグラフ：

Wolfram Language code: RandomGraph[UniformGraphDistribution[10, 20], EdgeShapeFunction -> "CarvedArrow"]

Annotationラッパーの中でEdgeShapeFunctionを使う：

Wolfram Language code: Graph[{Annotation[12, EdgeShapeFunction -> "CarvedArrow"], 23, 31}]
Wolfram Language code: HighlightGraph[GridGraph[{2, 3}], Annotation[13, EdgeShapeFunction -> "CarvedArrow"]]

EdgeShapeFunctionはパターンを使うことができる：

Wolfram Language code: CompleteGraph[5, EdgeShapeFunction -> {_2 -> "CarvedArrow"}]

EdgeShapeFunctionはEdgeStyleと組み合せることができる：

Wolfram Language code: Graph[{12, 23, 31}, EdgeStyle -> Blue, EdgeShapeFunction -> (Line[#1]&)]

EdgeShapeFunctionはEdgeStyleより優先順位が高い：

Wolfram Language code: Graph[{12, 23, 31}, EdgeStyle -> Blue, EdgeShapeFunction -> ({Red, Line[#1]}&)]

EdgeShapeFunctionギャラリー  (3)

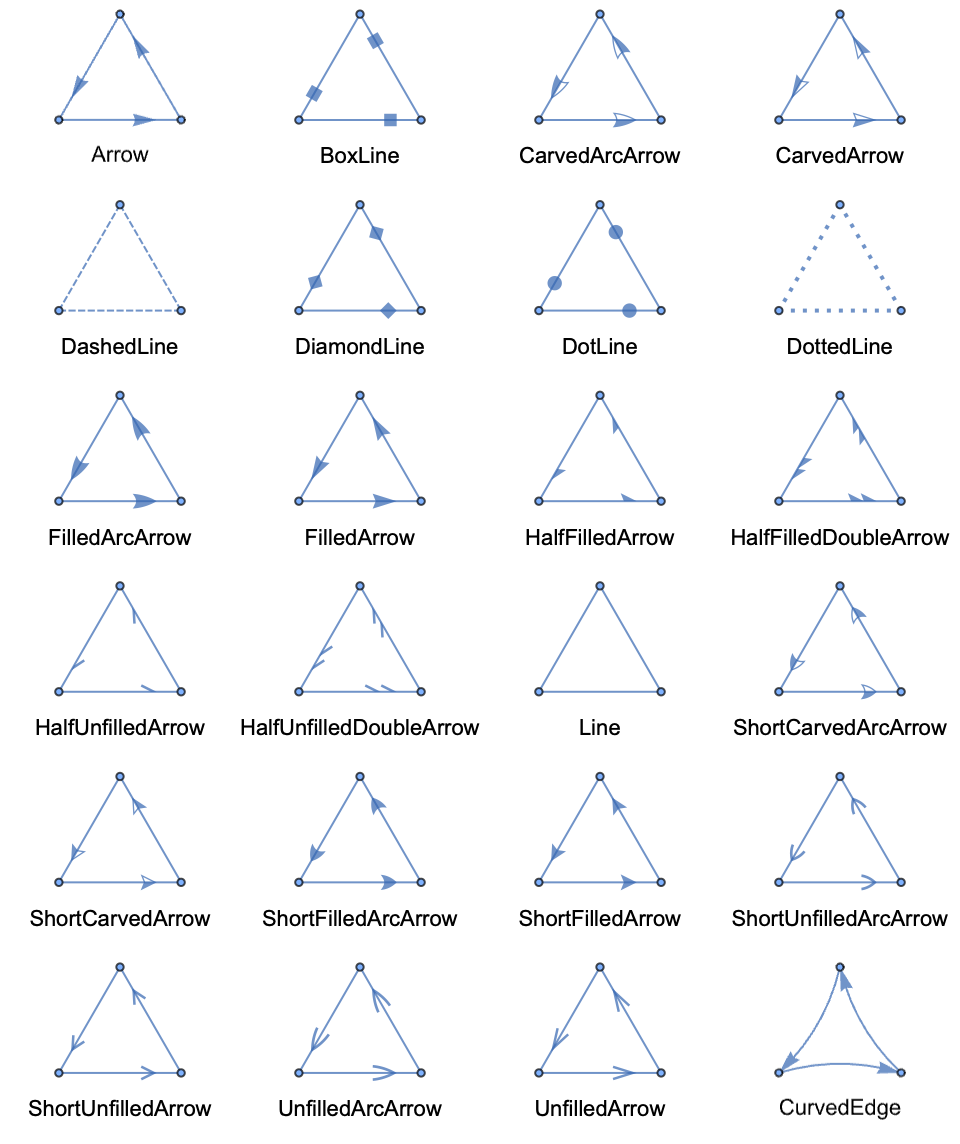

EdgeShapeFunctionの組込み設定のリストを得る：

Wolfram Language code: ResourceData["EdgeShapeFunction"]

基線を含む無向辺：

Wolfram Language code: Graph[{12, 23, 31}, EdgeShapeFunction -> "Line"]

辺に異なるグリフのある線：

Wolfram Language code: Table[Graph[{12, 23, 31}, EdgeShapeFunction -> {{ef, "ArrowSize" -> 0.1}}, PlotLabel -> ef], {ef, {"BoxLine", "DiamondLine", "DotLine"}}]

塗り潰された矢印を含む有向辺：

Wolfram Language code: Table[Graph[{12, 23, 31}, EdgeShapeFunction -> {{ef, "ArrowSize" -> 0.1}}, PlotLabel -> ef], {ef, ResourceData["EdgeShapeFunction", "FilledArrow"]}]

線の矢印：

Wolfram Language code: Table[Graph[{12, 23, 31}, EdgeShapeFunction -> {{ef, "ArrowSize" -> 0.1}}, PlotLabel -> ef], {ef, ResourceData["EdgeShapeFunction", "UnfilledArrow"]}]

塗り潰していない矢印：

Wolfram Language code: Table[Graph[{12, 23, 31}, EdgeShapeFunction -> {{ef, "ArrowSize" -> 0.1}}, PlotLabel -> ef], {ef, ResourceData["EdgeShapeFunction", "CarvedArrow"]}]

考えられる問題  (1)

Ruleを使って辺を示そうとしてもうまくいかない：

Wolfram Language code: Graph[{1 -> 2, 2 -> 3, 3 -> 1}, EdgeShapeFunction -> {1 -> 2 -> "CarvedArrow"}]

カッコを使って正しく分析されるようにする：

Wolfram Language code: 1 -> 2 -> "CarvedArrow"//FullForm
Wolfram Language code: (1 -> 2) -> "CarvedArrow"//FullForm
Wolfram Language code: Graph[{1 -> 2, 2 -> 3, 3 -> 1}, EdgeShapeFunction -> {(1 -> 2) -> "CarvedArrow"}]
