BilateralFilter

BilateralFilter[data,σ,μ]

对 data 应用一个具有空间传播 σ 和像素值传播 μ 的双边滤波器.

背景

BilateralFilter 是一个去除通常由噪音、粗糙材质等造成的局部差异，从而平滑图像的滤波器. BilateralFilter 常常是进行其它如图像分割之类图像分析操作前的预处理步骤. 双边滤波也可用于进行不尖锐的图像蒙板操作，只要从原图中减去过滤后的图像然后再加上原图即可.

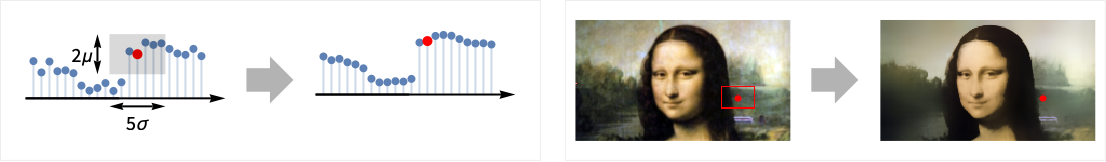

BilateralFilter 进行的是非线性的保边平滑运算. 平滑是通过把每个像素替换为其周边像素的加权平均来完成的，权重取自归一化的基于颜色相似性的高斯分布. 这里高斯分布的标准差 σ 和平均数 μ 被作为参数指定.
BilateralFilter 适用于任意灰度和彩色图像，也同样适用于二维及三维图像. 当被应用于多通道图像时，BilateralFilter 并不是逐通道运算而是使用通道向量之间的欧几里得距离.
其它保边的滤波器包括 MeanShiftFilter 和 PeronaMalikFilter. 类似但不保边的滤波器则有 MeanFilter 及 GaussianFilter. 当高斯分布平均值较大时，双边滤波则会产生与高斯滤波相似的结果.

范例

打开所有单元关闭所有单元

基本范例 (3)

对向量进行双边滤波：

Wolfram Language code: BilateralFilter[ {1, 0, 1, 4, 4, 5, 2, 1}, 3, 1]

对 TimeSeries 进行滤波：

Wolfram Language code:

ts = TemporalData[TimeSeries, {{{0., -0.054108337548928784, 0.1280211704499059, 0.28162021808461324,
    -0.2057320325139802, -0.4871901025739722, -0.7154387408784426, -0.7399660905024047,
    -0.6981022018441507, -0.7178077145466483, -0.8034462541874 ... 7894984276149, 1.8851123992920942, 1.8341759268762767, 2.0335844117979263}},
  {{0., 10., 0.1}}, 1, {"Continuous", 1}, {"Continuous", 1}, 1,
  {ValueDimensions -> 1, ResamplingMethod -> {"Interpolation", InterpolationOrder -> 1}}}, False,
 10.];

Wolfram Language code: filtered = BilateralFilter[ts, 5, 2]

Wolfram Language code: ListLinePlot[{ts, filtered}, PlotLegends -> {"original data", "filtered"}]

在一个彩色图像中平滑细节：

Wolfram Language code: BilateralFilter[[image], 7, .1]

范围 (7)

数据 (7)

列表的双边滤波：

Wolfram Language code:

{ListLinePlot[data = Table[Sign[i - 1] + RandomReal[{-.2, .2}], {i, 0, 2, 0.01}]],
	ListLinePlot[BilateralFilter[data, 10, .5]]}

2D 数组的双边滤波：

Wolfram Language code:

BilateralFilter[(⁠|   |   |   |   |
| - | - | - | - |
| 0 | 3 | 2 | 2 |
| 3 | 9 | 9 | 6 |
| 5 | 8 | 7 | 0 |
| 3 | 1 | 1 | 2 |⁠), 2, 2]//MatrixForm

对 TimeSeries 进行滤波：

Wolfram Language code:

ts = TemporalData[TimeSeries, {{{0., -0.27267267057145633, -0.6672983789995302, -0.5338541947930846,
    -0.6117404489279314, -0.6755527076595494, -0.02125421294486496, -0.10792797291843935,
    -0.6138271235477938, -0.3248568606554575, -0.08843449054 ... 2053424, -0.49980440691873723, -0.5388679788215971,
    -0.4101602764645551}}, {{0, 1., 0.01}}, 1, {"Continuous", 1}, {"Continuous", 1}, 1,
  {ValueDimensions -> 1, ResamplingMethod -> {"Interpolation", InterpolationOrder -> 1}}}, False,
 10.1];

Wolfram Language code: filtered = BilateralFilter[ts, 3, 1]

Wolfram Language code: ListLinePlot[{ts, filtered}, PlotLegends -> {"original data", "filtered"}]

对 Audio 信号进行滤波：

Wolfram Language code: a = Import["ExampleData/rule30.wav"];

Wolfram Language code: b = BilateralFilter[a, 25, 0.5]

Wolfram Language code: AudioPlot[{a, b}]

双边滤波平滑一个图像的同时保持边缘：

Wolfram Language code: BilateralFilter[[image], 2, 0.2]

三维图像降噪：

Wolfram Language code: BilateralFilter[[image], 5, 0.1]

双边滤波器的符号式计算：

Wolfram Language code: BilateralFilter[{a, b, c}, 1, .1]

选项 (6)

MaxIterations (2)

默认情况下，执行双边滤波的一次迭代：

Wolfram Language code:

i = [image];
BilateralFilter[i, 2, .05, MaxIterations -> 1]

运行更多的迭代：

Wolfram Language code: BilateralFilter[i, 2, .05, MaxIterations -> 10]

反复对 TimeSeries 进行滤波：

Wolfram Language code:

ts = TemporalData[TimeSeries, {{{0., -0.27267267057145633, -0.6672983789995302, -0.5338541947930846,
    -0.6117404489279314, -0.6755527076595494, -0.02125421294486496, -0.10792797291843935,
    -0.6138271235477938, -0.3248568606554575, -0.08843449054 ... 2053424, -0.49980440691873723, -0.5388679788215971,
    -0.4101602764645551}}, {{0, 1., 0.01}}, 1, {"Continuous", 1}, {"Continuous", 1}, 1,
  {ValueDimensions -> 1, ResamplingMethod -> {"Interpolation", InterpolationOrder -> 1}}}, False,
 10.1];

Wolfram Language code: filtered = BilateralFilter[ts, 3, .3, MaxIterations -> 100]

Wolfram Language code: ListLinePlot[{ts, filtered}, PlotLegends -> {"original data", "filtered"}]

WorkingPrecision (4)

默认情况下，MachinePrecision 用于整数数组：

Wolfram Language code: BilateralFilter[{3, 4, 4, 3, 2}, 2, 1]

进行精确计算：

Wolfram Language code: BilateralFilter[{3, 4, 4, 3, 2}, 2, 1, WorkingPrecision -> ∞]

默认情况下，输入的精确度被用于实数数组：

Wolfram Language code: BilateralFilter[{1.0000000000000000000, 2.0000000000000000000, 3.0000000000000000000, 4.0000000000000000000}, 2, 1]

指定要用的精度：

Wolfram Language code:

BilateralFilter[{1.0000000000000000000, 2.0000000000000000000, 3.0000000000000000000, 4.0000000000000000000}, 2, 1, WorkingPrecision -> MachinePrecision]

对于符号式数组，使用精确计算：

Wolfram Language code: BilateralFilter[{a, b, c}, 1, 1]

WorkingPrecision 在滤波图像时被忽略：

Wolfram Language code: BilateralFilter[[image], 2, .5, WorkingPrecision -> Infinity]

总是返回实型图像：

Wolfram Language code: ImageType[%]

应用 (5)

删除噪声：

Wolfram Language code: BilateralFilter[[image], 2, .2]

通过执行多次迭代，创建色调分离的效果：

Wolfram Language code: BilateralFilter[[image], 2, .05, MaxIterations -> 10]

具有大的彩色传播值的双边滤波，用于去除背景：

Wolfram Language code: ImageSubtract[ #, BilateralFilter[#, 4, 0.9]] & [[image]]

双边滤波作为图像分割的预处理步骤：

Wolfram Language code: ClusteringComponents[BilateralFilter[[image], 4, 0.3], 5]// Colorize

利用双边滤波反锐化掩膜：

Wolfram Language code:

img = [image];
ImageAdd[img, ImageSubtract[img, BilateralFilter[img, 5, .2]]]

属性和关系 (2)

双边滤波进行降噪，同时保留边缘：

Wolfram Language code:

data = Table[Sign[i - 1] + RandomReal[{-.2, .2}], {i, 0, 2, 0.01}];
{ListLinePlot[data], ListLinePlot[BilateralFilter[data, 20, .5]]}

MeanFilter 也可以降噪，但不保留边缘

Wolfram Language code: MeanFilter[data, 20]//ListLinePlot

高斯分布均值较大的情况下，双边滤波给出的结果与高斯滤波的结果类似：

Wolfram Language code: {BilateralFilter[[image], 2, 2], GaussianFilter[[image], 5]}

Top

	list	任意维度的数值数组
	tseries	时态数据，如 TimeSeries、TemporalData、…
	image	任意 Image 或 Image3D 对象
	audio	Audio 对象
