DerivativeFilter[data,{n1,n2,…}]

レベル i の data の ni次微分を計算する．

DerivativeFilter[data,{n1,n2,…},σ]

標準偏差 σ のガウススケールで微分を計算する．

DerivativeFilter[data,{der1,der2,…},…]

複数の微分 der1, der2, …を計算する．

詳細とオプション
Details and Options Details and Options
例題
例
スコープ
データ
パラメータ
オプション
InterpolationOrder
Padding
アプリケーション
特性と関係
関連項目
関連するガイド
履歴
引用書式

DerivativeFilter

DerivativeFilter[data,{n1,n2,…}]

レベル i の data の ni次微分を計算する．

DerivativeFilter[data,{n1,n2,…},σ]

標準偏差 σ のガウススケールで微分を計算する．

DerivativeFilter[data,{der1,der2,…},…]

複数の微分 der1, der2, …を計算する．

詳細とオプション

  • DerivativeFilterは，スプライン補間モデルに基づいてデータの微分を計算する線形フィルタである．標準偏差 σ（デフォルト値は0）のガウスカーネルによる正規化を使って，ノイズに対する感受性を削減することができる．
  • data は次のいずれでもよい．
  • list任意階数の数値配列
    tseriesTimeSeries，TemporalData等の時間データ
    image任意のImageオブジェクトまたはImage3Dオブジェクト
    audioAudioオブジェクト
    videoVideoオブジェクト
  • DerivativeFilterは data の各レベルに別々に動作する．
  • DerivativeFilter[image,…]は配列の座標系を使う．最初の座標は image の上から下へ，2番目の座標は左から右へ大きくなる．
  • DerivativeFilterは image と次元が等しい結果を与える．
  • DerivativeFilterには次のオプションを使うことができる．
  • InterpolationOrder Automatic補間次数（9まで）
    Padding "Fixed"充填法
  • Padding->{pad1,pad2,…}のときは，data の全次元に異なる充填スキームを使うことができる．
  • 微分次数は指定された補間次数よりも下でなければならない．

例題

すべて開く すべて閉じる

例  (3)

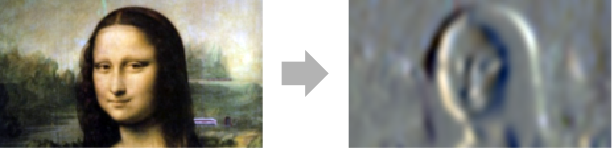

画像の水平微分：

Wolfram Language code: DerivativeFilter[[image], {0, 1}]//ImageAdjust

画像の正規化された水平微分：

Wolfram Language code: DerivativeFilter[[image], {0, 1}, 3]//ImageAdjust

数値リストの微分：

Wolfram Language code: data = PixelValue[[image], {All, 60}]; der = DerivativeFilter[data, {1}];
Wolfram Language code: ListLinePlot[{data, der}, PlotRange -> All]

スコープ  (14)

データ  (6)

2D配列の一次微分：

Wolfram Language code: DerivativeFilter[BoxMatrix[1, 5], {1, 1}]//Chop//MatrixForm

TimeSeriesオブジェクトの一次微分を得る：

Wolfram Language code: ts = TemporalData[TimeSeries, {{{-3.47, -0.95, 4.45, 9.11, 14.4, 16.07, 20.16, 18.76, 16.88, 9.88, 4.39, -1.33, -5.41, -4.2, 0.04, 5.73, 11.01, 14.89, 20.36, 18.27, 15.19, 9.74, 6.06, 0.33, -2.74, -1.83, 3.83, 6.68, 12.06, 15.51, 20.64, 19.73, ... 15.41, 19.84, 20.45, 16.79, 9.6, 4.26, -2.3, -1.26, -2.29, -2.08, 7.1, 10.29, 16.92, 19.01, 19.79}}, {{0, 91, 1}}, 1, {"Continuous", 1}, {"Discrete", 1}, 1, {ResamplingMethod -> {"Interpolation", InterpolationOrder -> 1}}}, False, 11.2]; filtered = DerivativeFilter[ts, {1}]; ListLinePlot[{ts, filtered}, PlotLegends -> {"original", "filtered"}]

Audio信号にフィルタをかける：

Wolfram Language code: a = Import["ExampleData/rule30.wav", "Audio"]; b = AudioNormalize[DerivativeFilter[a, {1}]]
Wolfram Language code: AudioPlot[{a, b}]

カラー画像の垂直微分：

Wolfram Language code: DerivativeFilter[[image], {1, 0}]//ImageAdjust

動画のフレームにフィルタをかける：

Wolfram Language code: DerivativeFilter[Video["ExampleData/fish.mp4"], {1, 0}]

3D画像の垂直微分：

Wolfram Language code: DerivativeFilter[[image], {1, 0, 0}]

パラメータ  (8)

リストの零次微分：

Wolfram Language code: DerivativeFilter[{1, 2, -1, 0, 1, 2}, {0}]

ステップ列の，一次，二次，三次微分：

Wolfram Language code: step = {0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 1, 1, 1, 1, 1, 1};ListLinePlot[DerivativeFilter[step, {{1}, {2}, {3}}], PlotRange -> All, Axes -> {True, False}, Ticks -> False, PlotLegends -> {1, 2, 3}]

画像の微分を可視化する：

Wolfram Language code: DerivativeFilter[[image], {1, 0}]//ImageAdjust

水平微分：

Wolfram Language code: DerivativeFilter[[image], {0, 1}]//ImageAdjust

両方の次元の二次微分：

Wolfram Language code: 10DerivativeFilter[[image], {2, 2}]

ある画像について複数の微分を計算する：

Wolfram Language code: ImageAdjust /@ DerivativeFilter[[image], {{1, 0}, {0, 1}, {0, 2}}]

3D画像の垂直微分：

Wolfram Language code: i = [image]; DerivativeFilter[i, {1, 0, 0}]

水平微分のみ：

Wolfram Language code: DerivativeFilter[i, {0, 1, 1}]

ガウス平滑化を使って微分を正規化する：

Wolfram Language code: filtered = DerivativeFilter[TemporalData[TimeSeries, {{{0., -0.27267267057145633, -0.6672983789995302, -0.5338541947930846, -0.6117404489279314, -0.6755527076595494, -0.02125421294486496, -0.10792797291843935, -0.6138271235477938, -0.3248568606554575, -0.08843449054 ... 2053424, -0.49980440691873723, -0.5388679788215971, -0.4101602764645551}}, {{0, 1., 0.01}}, 1, {"Continuous", 1}, {"Continuous", 1}, 1, {ValueDimensions -> 1, ResamplingMethod -> {"Interpolation", InterpolationOrder -> 1}}}, False, 10.1], {1}, #]& /@ {0, 3}; ListLinePlot[filtered, PlotRange -> All, PlotLegends -> {"σ=0 (default)", "σ=3"}]

異なるガウススケールでの水平微分：

Wolfram Language code: ImageAdjust@DerivativeFilter[[image], {0, 1}, #]& /@ {0, 5, 10}

オプション  (3)

InterpolationOrder  (1)

InterpolationOrderの値を変えて配列にフィルタをかける：

Wolfram Language code: Chop@MatrixForm@DerivativeFilter[ArrayPad[{1}, 5], {1}, InterpolationOrder -> #]& /@ {2, 3}

Padding  (2)

異なる充填スキームを使った微分フィルタ：

Wolfram Language code: v = {1, 2, 3, 2, 2, 1, 2, 1, 0, 0, 0}; pad = {"Fixed", "Periodic", "Reflected"}; ListLinePlot[DerivativeFilter[v, {1}, Padding -> #]& /@ pad, PlotLegends -> pad, PlotRange -> All]

異なる充填スキームを使ったグレースケール画像の一次微分：

Wolfram Language code: ImageAdjust[DerivativeFilter[[image], {1, 1}, 3, Padding -> #]]& /@ {"Fixed", "Periodic", 0.2}

各空間方向に異なる充填スキームを使う：

Wolfram Language code: ImageAdjust[DerivativeFilter[[image], {1, 1}, 3, Padding -> {"Fixed", "Periodic"}]]

アプリケーション  (5)

画像の勾配を計算する：

Wolfram Language code: {Ly, Lx} = DerivativeFilter[[image], {{1, 0}, {0, 1}}]; Sqrt[Lx^2 + Ly^2]//ImageAdjust

画像のラプラシアンをスケール σ=6で計算する：

Wolfram Language code: {Lxx, Lyy} = DerivativeFilter[[image], {{2, 0}, {0, 2}}, 6]; Lxx + Lyy//ColorNegate//ImageAdjust

スケール σ=2でのリッジ検出：

Wolfram Language code: σ = 2; {Lxx, Lxy, Lyy} = DerivativeFilter[[image], {{0, 2}, {1, 1}, {2, 0}}, σ]; (σ^3 / 2/2)(Sqrt[(Lxx - Lyy)^2 + 4Lxy^2] - Lxx - Lyy)//ImageAdjust

T字路フィルタ：

Wolfram Language code: tJunctionFilter[img_, σ_ : 1] := Module[ {data = ImageData[img], Lx, Ly, Lxx, Lxy, Lyy, Lxxx, Lxxy, Lxyy, Lyyy}, {Lx, Ly} = DerivativeFilter[data, {{0, 1}, {1, 0}}, σ]; {Lxx, Lxy, Lyy} = DerivativeFilter[data, {{0, 2}, {1, 1}, {2, 0}}, σ]; {Lxxx, Lxxy, Lxyy, Lyyy} = DerivativeFilter[data, {{0, 3}, {1, 2}, {2, 1}, {3, 0}}, σ]; Image[ Chop[-Lx^5Lxyy + Ly^4(2Lxy^2 - Lxxy Ly + Lxx Lyy) + Lx Ly^3(6Lxx Lxy - Lxxx Ly + 2Lxyy Ly - 6Lxy Lyy) + Lx^3Ly(-6Lxx Lxy - Lxxx Ly + Lxyy Ly + 6Lxy Lyy) + Lx^4(2Lxy^2 + 2Lxxy Ly + Lxx Lyy - Ly Lyyy) + Lx^2Ly^2(3Lxx^2 - 8Lxy^2 + Lxxy Ly - 4Lxx Lyy + 3Lyy^2 - Ly Lyyy)] ] ]; tJunctionFilter[[image], 2]//ImageAdjust

カラー地図から州境を得る：

Wolfram Language code: Norm[DerivativeFilter[[image], {{1, 0}, {0, 1}}]]

特性と関係  (4)

の値が大きいと，GaussianFilter とDerivativeFilterの結果は収束する：

Wolfram Language code: data = {0, 0, 1, 2, 1, 0, 0, 0, 0, 1, 2, 5, -1, 0, 2, 1}; σ = 0.5; ListLinePlot[ {DerivativeFilter[data, {1}, σ], GaussianFilter[data, σ{3, 1}, {1}]}, PlotRange -> All ]
Wolfram Language code: σ = 1; ListLinePlot[ {DerivativeFilter[data, {1}, σ], GaussianFilter[data, σ{3, 1}, {1}]}, PlotRange -> All ]
Wolfram Language code: σ = 1.5; ListLinePlot[ {DerivativeFilter[data, {1}, σ], GaussianFilter[data, σ{3, 1}, {1}]}, PlotRange -> All ]

スプライン補間のDerivativeFilterおよび関連微分は，同じ結果を返す：

Wolfram Language code: data = {0, 0, 0, 0, 0, 0, 0, 0, 0.7, 1, 1, 1, 1, 1, 1, 1, 1};f = ListInterpolation[data, Method -> "Spline", InterpolationOrder -> 3];f'[9]
Wolfram Language code: DerivativeFilter[data, {1}, InterpolationOrder -> 3][[9]]

補間関数の微分の上にフィルタの結果をプロットする：

Wolfram Language code: Plot[ Evaluate[Derivative[1][f][x]], {x, 1, Length[data]}, PlotRange -> All, Epilog -> {Red, PointSize[0.025], MapIndexed[Point[{First[#2], #1}]&, DerivativeFilter[data, {1}, InterpolationOrder -> 3]]} ]

バイナリ画像に微分フィルタを適用すると，実数型のグレースケール画像が返される：

Wolfram Language code: d = Image[DiskMatrix[10, 81], "Bit"];ImageType[DerivativeFilter[d, {1, 1}]]

DerivativeFilterは線形フィルタである：

Wolfram Language code: list1 = {1, 1, 1, 1, 1, 0, 0, 3, 12, 1, 0, 0, 0, 0, 0}; list2 = {2, 2, 2, 2, 1, 5, 4, 6, 2, 2, 1, 1, 1, 1, 1}; DerivativeFilter[list1 + list2, {1}] == DerivativeFilter[list1, {1}] + DerivativeFilter[list2, {1}]
