EulerMatrix

EulerMatrix[{α,β,γ}]

現行の軸の周りで α 分回転させ，次に現行の軸の周りで β 分回転させ，次に現行の軸の周りで γ 分回転させることで形成される3Dオイラー回転行列を与える．

EulerMatrix[{α,β,γ},{a,b,c}]

最初に現行の a 軸の周りで α 分回転させ，次に現行の b 軸の周りで β 分，次に現行の c 軸の周りで γ 分回転させることに相当する3Dオイラー回転行列を与える．

EulerMatrix

EulerMatrix[{α,β,γ}]

EulerMatrix[{α,β,γ},{a,b,c}]

詳細とオプション

EulerMatrixは，オイラー回転行列あるいはオイラー回転としても知られており，角 α，β，γ はしばしばオイラー角として言及される．
EulerMatrixは，各回転が現行のあるいは固有座標フレームに言及している座標軸の周りの基本回転の連続として回転を指定する際によく使われる．
EulerMatrix[{α,β,γ}]はEulerMatrix[{α,β,γ},{3,2,3}]に等しい．

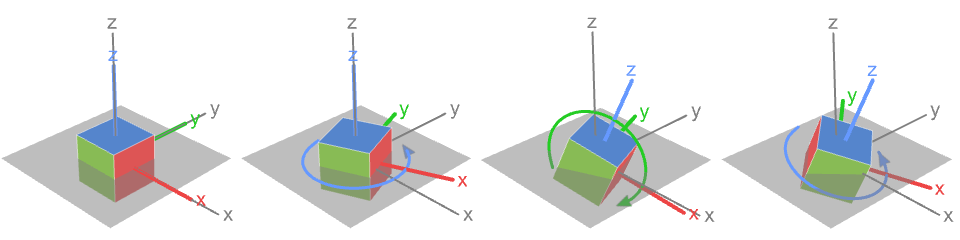

デフォルトの z-y-z 回転EulerMatrix[{α,β,γ},{3,2,3}]

EulerMatrix[{α,β,γ},{a,b,c}]は，R_α,a=RotationMatrix[α,UnitVector[3,a]]等であるに等しい． »

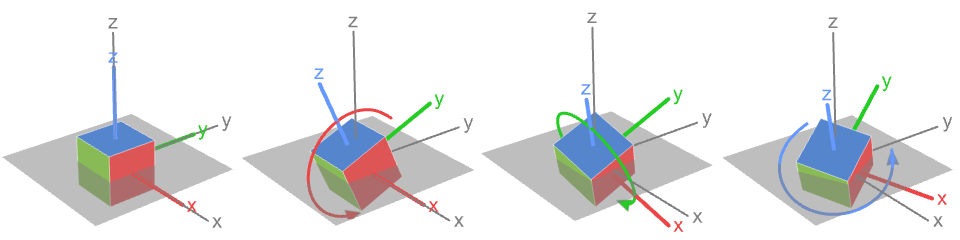

x-y-z 回転EulerMatrix[{α,β,γ},{1,2,3}]

回転軸 a，b，c は任意の整数1，2あるいは3でよい．しかし，任意の3D回転を指定するために十分一般的である組合せは12しかない．
最初と最後の軸が繰り返されている回転

	{3,2,3}	z-y-z 回転（デフォルト）
	{3,1,3}	z-x-z 回転
	{2,3,2}	y-z-y 回転
	{2,1,2}	y-x-y 回転
	{1,3,1}	x-z-x 回転
	{1,2,1}	x-y-x 回転

3軸すべてが異なる回転

	{1,2,3}	x-y-z 回転
	{1,3,2}	x-z-y 回転
	{2,1,3}	y-x-z 回転
	{2,3,1}	y-z-x 回転
	{3,1,2}	z-x-y 回転
	{3,2,1}	z-y-x 回転

続く軸が繰り返される回転も回転行列を作成するが，EulerAnglesを使って一意的に反転することはできない．
EulerMatrixは，返す行列の構造を指定するオプションTargetStructureをサポートする．次は，TargetStructureの可能な設定である．

	Automatic	返す表現を自動選択する
	"Dense"	行列を密な行列として表す
	"Orthogonal"	行列を直交行列として表す
	"Unitary"	行列をユニタリ行列として表す

EulerMatrix[…,TargetStructureAutomatic]はEulerMatrix[…,TargetStructure"Dense"]に等しい．

例題

すべて開くすべて閉じる

例 (2)

標準的なオイラー行列：

Wolfram Language code: (m = EulerMatrix[{α, β, γ}]) /. {Cos[x_] :> Subscript[c, x], Sin[x_] :> Subscript[s, x]}//MatrixForm

軸で揃った単位立方体を回転させる：

Wolfram Language code: m = EulerMatrix[{(π/5), (π/5), (3π/5)}];

Wolfram Language code: Graphics3D[GeometricTransformation[Cuboid[], m]]

スコープ (6)

，，の z-y-z オイラー回転行列を与える：

Wolfram Language code: (m = EulerMatrix[{(3π/4), (π/3), (π/3)}])//MatrixForm

ベクトル{1,0,0}を回転させる：

Wolfram Language code:

v1 = {1, 0, 0};
v2 = m.v1

回転させたベクトル（赤）を可視化する：

Wolfram Language code: Graphics3D[{Arrow[{{0, 0, 0}, v1}], StandardRed, Arrow[{{0, 0, 0}, v2}]}]

第2引数を指定することで，x-y-x オイラー回転を得る：

Wolfram Language code: m = EulerMatrix[{(3π/4), (π/3), (π/3.)}, {1, 2, 1}]

ベクトル{1,0,0}を回転させ可視化する：

Wolfram Language code: v1 = {1, 0, 0}; v2 = m.v1;

Wolfram Language code: Graphics3D[{Arrow[{{0, 0, 0}, v1}], StandardRed, Arrow[{{0, 0, 0}, v2}]}]

x-y-z オイラー回転行列を得る：

Wolfram Language code: m = EulerMatrix[{(3π/4), (π/3), (π/3.)}, {1, 2, 3}]

ベクトル{1,0,0}を回転させ可視化する：

Wolfram Language code: v1 = {1, 0, 0}; v2 = m.v1;

Wolfram Language code: Graphics3D[{Arrow[{{0, 0, 0}, v1}], StandardRed, Arrow[{{0, 0, 0}, v2}]}]

GeometricTransformationを使って3Dでグラフィックスのプリミティブを回転させる：

Wolfram Language code: gr = {Cuboid[], AbsolutePointSize[10], Opacity[1], {Magenta, Point[{0, 0, 0}]}, {Green, Point[{1, 1, 1}]}};

Wolfram Language code:

Graphics3D[{{Opacity[.35], Blue, gr}, GeometricTransformation[{Opacity[.85], Red, gr}, EulerMatrix[{(π/2), (π/4), (3π/4)}]]}, Boxed -> False]

TransformedRegionを使って領域を回転させる：

Wolfram Language code: s1 = [image];

Wolfram Language code: m = EulerMatrix[{Pi / 4, -Pi / 2, -Pi / 4}];

Wolfram Language code: s2 = TransformedRegion[s1, AffineTransform@m];

Wolfram Language code: {s1, s2}

ImageTransformationを使って3D画像を回転させる：

Wolfram Language code: r1 = ExampleData[{"TestImage3D", "Orbits"}];

Wolfram Language code: m = EulerMatrix[{Pi / 4, -Pi / 4, -Pi / 4}];

Wolfram Language code: r2 = ImageTransformation[r1, InverseFunction@AffineTransform@m, PlotRange -> All];

Wolfram Language code: {r1, r2}

オプション (1)

TargetStructure (1)

オイラー回転行列を密な行列として返す：

Wolfram Language code: EulerMatrix[{(3π/4), (π/3), (π/3)}, TargetStructure -> "Dense"]

オイラー回転行列を直交行列として返す：

Wolfram Language code: EulerMatrix[{(3π/4), (π/3), (π/3)}, TargetStructure -> "Orthogonal"]

オイラー回転行列をユニタリ行列として返す：

Wolfram Language code: EulerMatrix[{(3π/4), (π/3), (π/3)}, TargetStructure -> "Unitary"]

アプリケーション (6)

図解 (1)

回転軸を示してオイラー回転を図解する関数を構築する：

Wolfram Language code: $scene = First@[image];

Wolfram Language code:

EulerRotationIllustration[{α_, β_, γ_}, {a_, b_, c_}] :=
	Map[Graphics3D[GeometricTransformation[$scene, #], PlotRange -> 1.2, ImageSize -> 110, BoxStyle -> LightGray]&,
	{EulerMatrix[{0, 0, 0}, {a, b, c}], EulerMatrix[{α, 0, 0}, {a, b, c}], EulerMatrix[{α, β, 0}, {a, b, c}], EulerMatrix[{α, β, γ}, {a, b, c}]}
	]

次は6つの a-b-a 軸回転である．最初は標準的な z-y-z オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {3, 2, 3}]

x-y-x オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {1, 2, 1}]

x-z-x オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {1, 3, 1}]

y-x-y オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {2, 1, 2}]

y-z-y オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {2, 3, 2}]

z-x-z オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {3, 1, 3}]

この他に，6つの a-b-c 軸回転がある．最初は x-y-z オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {1, 2, 3}]

x-z-y オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {1, 3, 2}]

y-x-z オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {2, 1, 3}]

y-z-x オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {2, 3, 1}]

z-x-y オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {3, 1, 2}]

z-y-x オイラー回転である：

Wolfram Language code: EulerRotationIllustration[{Pi / 2, Pi / 2, Pi / 2}, {3, 2, 1}]

ジンバル (5)

ジンバルとは，オブジェクトそれ自体が任意の方向を向くことを許すピボットリングの系である．これは，さまざまなナビや画像アプリに使用されている：

Wolfram Language code:

ring3 = {StandardRed, CapForm -> None, Tube[{{-.1, 0, 0}, {.1, 0, 0}}, 3], Line[{{{0, 0, 4}, {0, 0, 3}}, -{{0, 0, 4}, {0, 0, 3}}}]};
ring2 = {StandardBlue, CapForm -> None, Tube[{{-.1, 0, 0}, {.1, 0, 0}}, 2], Line[{{{0, 3, 0}, {0, 2, 0}}, -{{0, 3, 0}, {0, 2, 0}}}]};
ring1 = {CapForm -> None, Arrow[{{-1, 0, 0}, {1, 0, 0}}], StandardGreen, Line[{{{0, 0, 1}, {0, 0, 2}}, -{{0, 0, 1}, {0, 0, 2}}}], Tube[{{-.1, 0, 0}, {.1, 0, 0}}, 1]};

ジンバル内のオブジェクトの向きは，最も外側のリングから最も内側のリングまでのリングの回転の角度とEulerMatrixを使ってモデル化することができる．a-b-a 軸の系が使われることに注意：

Wolfram Language code:

gimbal[{α_, β_, γ_}] :=
	Graphics3D[{Thick, GeometricTransformation[ring3, EulerMatrix[{α, 0, 0}]], GeometricTransformation[ring2, EulerMatrix[{α, β, 0}]], GeometricTransformation[ring1, EulerMatrix[{α, β, γ}]]},
	ViewPoint -> {1.3, -2.4, 2.}, PlotRange -> 3.5, PlotLabel -> NumberForm[MatrixForm[{{α, β, γ}}], 2]]

Wolfram Language code:

Manipulate[gimbal[{α, β, γ}], {{α, 0}, 0, 2Pi, Pi / 32}, {{β, 0}, 0, 2Pi, Pi / 32}, {{γ, 0}, 0, 2Pi, Pi / 32}, SaveDefinitions -> True]

a-b-c 軸の回転のあるジンバルは，すべてのリングの軸がお互いに垂直である初期状態のジンバルの系をモデル化する：

Wolfram Language code:

ring3 = {StandardRed, CapForm -> None, Tube[{{-.1, 0, 0}, {.1, 0, 0}}, 3], Line[{{{0, 0, 4}, {0, 0, 3}}, -{{0, 0, 4}, {0, 0, 3}}}]};
ring2 = {StandardBlue, CapForm -> None, Tube[{{0, 0, -.1}, {0, 0, .1}}, 2], Line[{{{0, 3, 0}, {0, 2, 0}}, -{{0, 3, 0}, {0, 2, 0}}}]};
ring1 = {CapForm -> None, Arrow[{{0, -1, 0}, {0, 1, 0}}], StandardGreen, Tube[{{0, -.1, 0}, {0, .1, 0}}, 1], Line[{{{1, 0, 0}, {2, 0, 0}}, -{{1, 0, 0}, {2, 0, 0}}}]};

これは z-y-x オイラー回転を使用する：

Wolfram Language code:

gimbal[{α_, β_, γ_}] :=
	Graphics3D[{Thick, GeometricTransformation[ring3, EulerMatrix[{α, 0, 0}, {3, 2, 1}]], GeometricTransformation[ring2, EulerMatrix[{α, β, 0}, {3, 2, 1}]], GeometricTransformation[ring1, EulerMatrix[{α, β, γ}, {3, 2, 1}]]},
	ViewPoint -> {1.3, -2.4, 2.}, PlotRange -> 3.5, PlotLabel -> NumberForm[MatrixForm[{{α, β, γ}}], 2]]

Wolfram Language code:

Manipulate[gimbal[{α, β, γ}], {{α, 0}, 0, 2Pi, Pi / 32}, {{β, 0}, 0, 2Pi, Pi / 32}, {{γ, 0}, 0, 2Pi, Pi / 32}, SaveDefinitions -> True]

回転系は，ある角度の値が系の自由度を減ずるジンバルロックに陥ちいることがある．通常の，このロックが起こらないケースでは以下が生成される：

Wolfram Language code: (m1 = EulerMatrix[{α, β, γ}] /. {β -> π / 3})//MatrixForm

ベクトル{1,1,0}は曲面上の任意の点で回転させることができる：

Wolfram Language code: ParametricPlot3D[m1.{1, 1, 0}, {α, 0, 2π}, {γ, 0, 2π}]

ロックされたケースでは，差分だけが回転に影響する：

Wolfram Language code: (m2 = EulerMatrix[{α, β, γ}] /. {β -> Pi})//TrigReduce//MatrixForm

ベクトル {1,1,0}は曲線上の点でしか回転できない：

Wolfram Language code: ParametricPlot3D[m2.{1, 1, 0}, {α, 0, 2π}, {γ, 0, 2π}, MeshStyle -> LightDarkSwitched[GrayLevel[0]]]

軸がのとき，ジンバルロックはのときに起こる．次は x-y-x 回転の例である：

Wolfram Language code: axes = {1, 2, 1};

これはロックされていない m1とロックされた m2のケースである：

Wolfram Language code:

m1 = EulerMatrix[{α, β, γ}, axes] /. {β -> Pi / 2};
m2 = EulerMatrix[{α, β, γ}, axes] /. {β -> Pi};

Wolfram Language code:

{ParametricPlot3D[m1.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}], ParametricPlot3D[m2.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}, MeshStyle -> LightDarkSwitched[GrayLevel[0]]]}

z-y-z 回転についての，アンロックされた m1とロックされた m2のケース：

Wolfram Language code: axes = {3, 2, 3};

Wolfram Language code:

m1 = EulerMatrix[{α, β, γ}, axes] /. {β -> Pi / 3};
m2 = EulerMatrix[{α, β, γ}, axes] /. {β -> Pi};

Wolfram Language code:

{ParametricPlot3D[m1.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}], ParametricPlot3D[m2.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}, MeshStyle -> LightDarkSwitched[GrayLevel[0]]]}

軸がすべて異なるのとき，ジンバルロックはのときに起こる．次は x-y-z 回転の場合である：

Wolfram Language code: axes = {1, 2, 3};

ロックされた m1とアンロックされた m2のケース：

Wolfram Language code: m1 = EulerMatrix[{α, β, γ}, axes] /. {β -> Pi / 2};m2 = EulerMatrix[{α, β, γ}, axes] /. {β -> Pi};

Wolfram Language code:

{ParametricPlot3D[m1.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}, MeshStyle -> LightDarkSwitched[GrayLevel[0]]],
	ParametricPlot3D[m2.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}]}

y-x-z 回転についての，ロックされた m1とアンロックされた m2のケース：

Wolfram Language code: axes = {2, 1, 3};

Wolfram Language code:

m1 = EulerMatrix[{α, β, γ}, axes] /. {β -> Pi / 2};
m2 = EulerMatrix[{α, β, γ}, axes] /. {β -> Pi / 3};

Wolfram Language code:

{ParametricPlot3D[m1.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}, MeshStyle -> LightDarkSwitched[GrayLevel[0]]], ParametricPlot3D[m2.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}]}

特性と関係 (11)

EulerMatrixは3回転に相当する：

Wolfram Language code:

rα = RotationMatrix[α, {0, 0, 1}];
rβ = RotationMatrix[β, {0, 1, 0}];
rγ = RotationMatrix[γ, {0, 0, 1}];

Wolfram Language code: Simplify[rα.rβ.rγ == EulerMatrix[{α, β, γ}]]

回転軸の一般的な順序で：

Wolfram Language code:

eulerMatrix[{α_, β_, γ_}, {i_, j_, k_}] :=
	RotationMatrix[α, UnitVector[3, i]].RotationMatrix[β, UnitVector[3, j]].RotationMatrix[γ, UnitVector[3, k]];

Wolfram Language code: Simplify[eulerMatrix[{α, β, γ}, {1, 2, 3}] == EulerMatrix[{α, β, γ}, {1, 2, 3}]]

EulerAnglesを使って同じ回転行列を与える角度を返す：

Wolfram Language code: m1 = EulerMatrix[{π / 3, π / 2, π / 4}];

Wolfram Language code: m2 = EulerMatrix[EulerAngles[m1]];

Wolfram Language code: Simplify[m1 - m2]

角度は同じではなくてもよい：

Wolfram Language code:

a1 = {π / 2, π, π / 3};
m1 = EulerMatrix[a1];

Wolfram Language code: a2 = EulerAngles[m1]

しかし，角度のどちらの集合も同じ回転行列を生成する：

Wolfram Language code: EulerMatrix[a1] == EulerMatrix[a2]

各ステップで大域的座標フレームに関しての回転にRollPitchYawMatrixを使う：

Wolfram Language code: Graphics3D[GeometricTransformation[Cuboid[], RollPitchYawMatrix[{π / 2, π / 2, π / 2}, {1, 2, 3}]], PlotRange -> 1]

EulerMatrixは現行の座標フレームに関して各ステップで回転する：

Wolfram Language code: Graphics3D[GeometricTransformation[Cuboid[], EulerMatrix[{π / 2, π / 2, π / 2}, {1, 2, 3}]], PlotRange -> 1]

連続する2つの回転軸が等しいとき，つまり，あるいはであるとき，その系の自由度は x-y-y 回転を行うときのように2度である：

Wolfram Language code:

axes = {1, 2, 2};
m = EulerMatrix[{α, β, γ}, axes] /. {β -> #}& /@ Range[0, 3Pi / 2, Pi / 2];

Wolfram Language code: ParametricPlot3D[#.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}]& /@ m

すべての回転軸が等しいとき，つまり，のとき，その系の自由度は x-x-x 回転を行うときのように1度である：

Wolfram Language code:

axes = {1, 1, 1};
m = EulerMatrix[{α, β, γ}, axes] /. {β -> #}& /@ Range[0, 3Pi / 2, Pi / 2];

Wolfram Language code: ParametricPlot3D[#.{1, 1, 1}, {α, 0, 2π}, {γ, 0, 2π}]& /@ m

EulerMatrix[{α,β,γ},{a,b,c}]はRollPitchYawMatrix[{γ,β,α},{c,b,a}]と同じである：

Wolfram Language code: EulerMatrix[{α, β, γ}, {1, 2, 3}] == RollPitchYawMatrix[{γ, β, α}, {3, 2, 1}]

EulerMatrixはでのみ適用される：

Wolfram Language code: EulerMatrix[{Pi / 4, 0, 0}].{1, 0, 0}

一般的な次元では，RotationMatrixを使う：

Wolfram Language code: RotationMatrix[Pi / 4].{1, 0}

Wolfram Language code: RotationMatrix[Pi / 4, {{1, 0, 0, 0}, {0, 1, 0, 0}}].{1, 0, 0, 0}

EulerMatrixは任意の回転を3軸配向回転についてパラメータ化する：

Wolfram Language code: v = {1, 0, 0};

Wolfram Language code: EulerMatrix[{Pi / 4, -Pi / 4, 0}].v

一般的な軸の周りの回転については，RotationMatrixを使う：

Wolfram Language code: RotationMatrix[Pi / 2, {1, 0, 1}].v

EulerMatrixは行列式1に関して直交行列である：

Wolfram Language code: m = EulerMatrix[{α, β, γ}];

Wolfram Language code: OrthogonalMatrixQ[m]

Wolfram Language code: Det[m]//Simplify

EulerMatrixの逆はその転置である：

Wolfram Language code: m = EulerMatrix[{α, β, γ}];

Wolfram Language code: Simplify[Transpose[m] == Inverse[m]]

EulerMatrix[{α,β,γ}]の逆はEulerMatrix[{-γ,-β,-α}]である：

Wolfram Language code: Simplify[Inverse[EulerMatrix[{α, β, γ}]] == EulerMatrix[{-γ, -β, -α}]]

EulerMatrix[{α,β,γ},{a,b,c}]の逆はEulerMatrix[{-γ,-β,-α},{c,b,a}]である：

Wolfram Language code: Simplify[Inverse[EulerMatrix[{α, β, γ}, {1, 2, 3}]] == EulerMatrix[{-γ, -β, -α}, {3, 2, 1}]]

考えられる問題 (1)

EulerMatrixでは，連続する回転軸が等しくてもよく，これが回転行列を生成する：

Wolfram Language code: m = EulerMatrix[{Pi, Pi / 2, Pi / 8}, {1, 1, 2}]

Wolfram Language code: {OrthogonalMatrixQ[m], Det[m]}//Simplify

しかし，EulerAnglesでは連続する軸は異なっていなければならない：

Wolfram Language code: EulerAngles[m, {1, 1, 2}]

これは，連続する回転軸が等しいと，回転行列の中には表現できないものがあるためである：

Wolfram Language code: m1 = EulerMatrix[{Pi / 3, 0, 0}, {3, 2, 1}]

Wolfram Language code: m2 = EulerMatrix[{α, β, γ}, {1, 1, 2}]

Wolfram Language code: FindInstance[And@@Thread[m1 == m2], {α, β, γ}]

おもしろい例題 (1)

GeometricTransformationを使って，角度の範囲で球の回転を可視化する：

Wolfram Language code:

Graphics3D[GeometricTransformation[{Hue[# / Pi], Sphere[{5, 0, 0}, 1]}, EulerMatrix[{#, Pi / 2, #}]]& /@ Range[0, 2Pi, Pi / 16]]

Wolfram Language code:

Graphics3D[GeometricTransformation[{Hue[# / 4Pi], Sphere[{5, 0, 0}, 1]}, EulerMatrix[{#, Pi / 4, # * 4}]]& /@ Range[0, 2Pi, Pi / 64]]

Top

その他のラーニングリソース

テクニカルサポート

データサイエンス，金融，ビジネス

工学

科学とテクノロジー

教育のためのテクノロジー

教育イニシアチブ

使い始める

Grow Your Skills

Wolframと繋がる

大人用の教育プログラム

若者のための教育プログラム

読む

EulerMatrix

詳細とオプション

例題

例 (2)

スコープ (6)

オプション (1)

TargetStructure (1)

アプリケーション (6)

図解 (1)

ジンバル (5)

特性と関係 (11)

考えられる問題 (1)

おもしろい例題 (1)

テキスト

CMS

APA

BibTeX

BibLaTeX

EulerMatrix

詳細とオプション

例題

例 (2)

スコープ (6)

オプション (1)

TargetStructure (1)

アプリケーション (6)

図解 (1)

ジンバル (5)

特性と関係 (11)

考えられる問題 (1)

おもしろい例題 (1)

関連項目

関連するガイド

履歴

テキスト

CMS

APA

BibTeX

BibLaTeX
