BandstopFilter

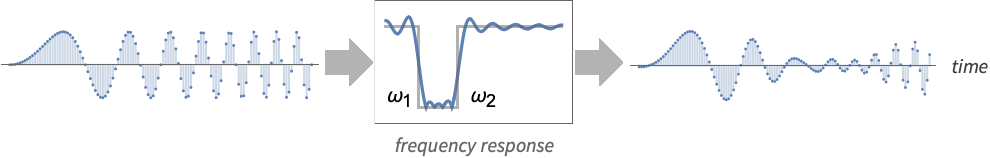

BandstopFilter[data,{ω1,ω2}]

对一组数据阵列应用带阻滤波器，其中截止频率为 ω1 和 ω2.

BandstopFilter[data,{{ω,q}}]

使用中心频率 ω 和质量因子 q.

BandstopFilter[data,spec,n]

使用长度为 n 的滤波器内核.

BandstopFilter[data,spec,n,wfun]

将平滑窗 wfun 应用于滤波器内核.

更多信息和选项

  • 带阻滤波器用于音频放大器、助听器和公共广播系统，以衰减信号中的中频，同时保持低频和高频不变.
  • BandstopFilter 用窗口法创建的有限脉冲响应（FIR）核卷积数字信号.
  • 内核越长，鉴频能力越强。.
  • data 可以是以下任何形式：
  • list任意秩数值数组
    tseries诸如 TimeSeries 和 TemporalData 等时间数据
    image任意 Image 或 Image3D 对象
    audioAudio 或 Sound 对象
    videoVideo 对象
  • 衰减的频率范围取决于截止频率 ω1 和 ω2，其中 ω2>ω1.
  • 当应用到图像和多维阵列时，滤波从第1层开始，先后应用于每个维度. BandstopFilter[data,{{ω11,ω21},…}] 对于第 i 维使用频率 {ω1i,ω2i}.
  • 频率值 ωi 应该位于 0 到 之间.
  • BandstopFilter[data,{ω1,ω2}] 所用的滤波器内核长度和平滑窗口是与截止频率{ω1,ω2} 和输入 data 相适应的.
  • 典型的平滑窗 wfun 包括：
  • BlackmanWindow使用 Blackman 窗平滑
    DirichletWindow不进行平滑处理
    HammingWindow使用 Hamming 窗平滑
    {v1,v2,…}使用值为 vi 的窗
    f通过在范围 和 之间对 f 采样创建窗
  • 可以给出下列选项：
  • Padding "Fixed"待用的填充值
    SampleRate Automatic对输入假定的采样率
  • 默认情况下，对于图像和数据，假定 SampleRate->1. 对于音频信号和时间序列，从输入数据中提取或计算采样率.
  • 在 SampleRate->sr 时，截止频率 ωc 应位于 0 到 sr 之间.

范例

打开所有单元 关闭所有单元

基本范例  (3)

余弦和信号的带阻滤波：

Wolfram Language code: data = Table[Cos[x] + Cos[10x] + Cos[20x], {x, 0, 2Pi, 0.04}]; filtered = BandstopFilter[data, {.2, .6}, 31]; ListLinePlot[{data, filtered}, PlotLegends -> {"original", "filtered"}]

与理想结果（不含有中频余弦信号）相比较：

Wolfram Language code: ideal = Table[Cos[x] + Cos[20x], {x, 0, 2Pi, 0.04}]; ListLinePlot[{ideal, filtered}]

音频的带阻滤波：

Wolfram Language code: BandstopFilter[\!\(\*AudioBox["![Embedded Audio Player](audio://content-1323j)"]\), {Quantity[500, "Hertz"], Quantity[2500, "Hertz"]}]

对图像进行带阻滤波处理：

Wolfram Language code: BandstopFilter[[image], {0.25, 1.}]//ImageAdjust

范围  (13)

数据  (8)

对一维脉冲序列滤波：

Wolfram Language code: data = BoxMatrix[5, {41}]; ListLinePlot[{data, BandstopFilter[data, {.5, 1.5}, 15]}, PlotRange -> All]

对二维脉冲序列滤波：

Wolfram Language code: data = Table[UnitBox[(n/7), (m/7)], {n, -7, 7}, {m, -7, 7}]; ListPlot3D[data]
Wolfram Language code: BandstopFilter[data, {0.5, 1.5}]//ListPlot3D

对 TimeSeries 进行滤波：

Wolfram Language code: ts = TemporalData[TimeSeries, {{{0., -0.27267267057145633, -0.6672983789995302, -0.5338541947930846, -0.6117404489279314, -0.6755527076595494, -0.02125421294486496, -0.10792797291843935, -0.6138271235477938, -0.3248568606554575, -0.08843449054 ... 2053424, -0.49980440691873723, -0.5388679788215971, -0.4101602764645551}}, {{0, 1., 0.01}}, 1, {"Continuous", 1}, {"Continuous", 1}, 1, {ValueDimensions -> 1, ResamplingMethod -> {"Interpolation", InterpolationOrder -> 1}}}, False, 10.1]; filtered = BandstopFilter[ts, {Quantity[5, "Hertz"], Quantity[10, "Hertz"]}];
Wolfram Language code: ListLinePlot[{ts, filtered}, PlotLegends -> {"original data", "filtered"}]

三音信号 Sound 对象的带阻滤波：

Wolfram Language code: snd = Sound[SampledSoundList[Table[Sin[2 π 697 t] + Sin[2 π 1209 t] + Sin[2π 1633 t], {t, 0., 0.3, 1 / 8000.}], 8000]]

使用长度为 101 的 Blackman 窗的带阻滤波器消除中间音：

Wolfram Language code: BandstopFilter[snd, {Quantity[900, "Hertz"], Quantity[1400, "Hertz"]}, 101, BlackmanWindow]

半音图像的带阻滤波：

Wolfram Language code: BandstopFilter[[image], {0.5, 1}]

对视频帧进行滤波：

Wolfram Language code: BandstopFilter[Video["ExampleData/fish.mp4"], {0.5, 1}]

三维图像的带阻滤波：

Wolfram Language code: BandstopFilter[[image], {0.5, 1.}]

使用精确精度进行滤波处理：

Wolfram Language code: BandstopFilter[{0, 0, 0, 1, 1, 1, 0, 0, 0}, {Pi / 2, Pi}, 5]

参数  (5)

数值截止频率被解释为以每秒弧度为单位的量：

Wolfram Language code: a = \!\(\*AudioBox["![Embedded Audio Player](audio://content-1323j)"]\);
Wolfram Language code: BandstopFilter[a, {2000 π, 4000 π}] === BandstopFilter[a, {Quantity[2000*Pi, "Radians"/"Seconds"], Quantity[4000*Pi, "Radians"/"Seconds"]}] === BandstopFilter[a, {Quantity[1000, "Hertz"], Quantity[2000, "Hertz"]}]

使用截止频率为 和 的带阻滤波器滤除白噪声信号：

Wolfram Language code: noise = AudioGenerator["White", 0.2]; Periodogram[noise]
Wolfram Language code: Periodogram[BandstopFilter[noise, {Quantity[5000, "Hertz"], Quantity[15000, "Hertz"]}]]

使用 8660 Hz 的中心频率和量值因子 为 1：

Wolfram Language code: Periodogram[BandstopFilter[noise, {{Quantity[8660, "Hertz"], 1}}]]

减小品质因数：

Wolfram Language code: Periodogram[BandstopFilter[noise, {{Quantity[8660, "Hertz"], 0.66}}]]

使用长度为 33 的滤波器：

Wolfram Language code: noise = AudioGenerator["White", 0.2]; Periodogram[BandstopFilter[noise, {Quantity[5000, "Hertz"], Quantity[15000, "Hertz"]}, 33]]

通过使用更长的内核来增加频率辨别：

Wolfram Language code: Periodogram[BandstopFilter[noise, {Quantity[5000, "Hertz"], Quantity[15000, "Hertz"]}, 55]]

通过使用不同的窗函数来改变衰减量：

Wolfram Language code: a = AudioGenerator[Sin[11025 2 π #^2]&]; Periodogram[BandstopFilter[a, {Quantity[5000, "Hertz"], Quantity[15000, "Hertz"]}, 33, #]& /@ {DirichletWindow, HammingWindow, BlackmanWindow}, PlotLegends -> {"Dirichlet", "Hamming", "Hann"}]

使用可调凯塞窗改变衰减量：

Wolfram Language code: Periodogram[Table[BandstopFilter[a, {Quantity[5000, "Hertz"], Quantity[15000, "Hertz"]}, 33, KaiserWindow[#, b]&], {b, {3, 5, 7}}], PlotLegends -> {3, 5, 7}]

在各维度上使用不同的中心频率：

Wolfram Language code: BandstopFilter[[image], {{0.5, 1.33}, {0.75, 1.}}, 33]

选项  (3)

Padding  (1)

不同的填充方法导致不同的边效应：

Wolfram Language code: ramp = Range[21] / 21. + RandomReal[.1, 21]; GraphicsRow@(ListLinePlot[{ramp, BandstopFilter[ramp, {0.5, 1.5}, 13, Padding -> #]}, ...]& /@ {"Fixed", "Periodic", 0})

SampleRate  (2)

假定样本率为 sr=1，使用以频率 π/2 为中心的滤波器：

Wolfram Language code: BandstopFilter[{0, 0, 0, 0, 0, 1, 1, 1, 1, 1}, {{π / 2., 1}}]

假定样本率为 sr=3：

Wolfram Language code: BandstopFilter[{0, 0, 0, 0, 0, 1, 1, 1, 1, 1}, {{3π / 2., 1}}, SampleRate -> 3]

将带阻滤波器应用于以 TemplateBox[{44100, "Hz", hertz, "Hertz"}, QuantityTF] 的速率采样的音频：

Wolfram Language code: noise = AudioGenerator["White", 0.2]; sr = QuantityMagnitude@AudioSampleRate[noise]
Wolfram Language code: BandstopFilter[noise, {{sr π / 2., 1}}]//Periodogram

应用  (1)

在现代 88 键钢琴上，键 55（音符 C5）的基频约为 523 Hz. 使用 BandstopFilter 有效移除此键的第一次谐波 (1046 Hz)，同时保留以下音频剪辑中的剩余频率：

Wolfram Language code: key55 = \!\(\*AudioBox["![Embedded Audio Player](audio://content-sglcp)"]\);

使用以频率 1046 Hz 为中心、长度为 101 的窄滤波器 (Q=3)：

Wolfram Language code: f = 2 523; res = BandstopFilter[key55, {{2 π f, 3}}, 101]

比较两个音频片段的频谱：

Wolfram Language code: Periodogram[{key55, res}, PlotRange -> All, GridLines -> All, PlotLegends -> {"original", "filtered"}]

属性和关系  (5)

使用截止频率 0 和 π 返回零序列：

Wolfram Language code: BandstopFilter[{0., 0., 0., 0., 1., 1., 1., 1.}, {0, Pi}]

使用 LeastSquaresFilterKernel 和 Hamming 窗创建带阻滤波器：

Wolfram Language code: n = 5; ω = {1, 1.5}; win = Array[HammingWindow, n, {-1 / 2, 1 / 2}]; ker = win LeastSquaresFilterKernel[{"Bandstop", ω}, n]
Wolfram Language code: ListConvolve[ker, {0, 0, 0, 1, 1, 1, 0, 0, 0}, Ceiling[n / 2], 0]

与 BandpassFilter 的结果比较：

Wolfram Language code: BandstopFilter[{0, 0, 0, 1, 1, 1, 0, 0, 0}, ω, n, win, Padding -> 0]

长度为 21 的带阻滤波器的冲激响应：

Wolfram Language code: h = BandstopFilter[ArrayPad[{1}, 10], {0.5, 2.5}, 21]
Wolfram Language code: ListPlot[h, PlotRange -> All, Filling -> 0]

滤波器的幅度谱：

Wolfram Language code: Plot[Abs[ListFourierSequenceTransform[h, ω]], {ω, 0, π}]

长度为 21 的、没有平滑窗口的带阻滤波器的冲激响应：

Wolfram Language code: h = BandstopFilter[ArrayPad[{1}, 10], {0.5, 2.5}, 21, None]
Wolfram Language code: ListPlot[h, PlotRange -> All, Filling -> 0]

滤波器的幅度谱：

Wolfram Language code: Plot[Abs[ListFourierSequenceTransform[h, ω]], {ω, 0, π}]

带阻滤波器的频率分辨力随着滤波器长度的增加而提高：

Wolfram Language code: Manipulate[ ListLinePlot[Abs[Fourier[BandstopFilter[ArrayPad[{1.}, 128], {Pi / 4., 3 Pi / 4.}, n, None], FourierParameters -> {1, -1}]][[ ;; 129]], ...], {{n, 21}, 3, 63, 2}]

可能存在的问题  (1)

如果 PaddingNone，输出将比输入短：

Wolfram Language code: BandstopFilter[{0, 0, 0, 1, 1, 1}, {0.5, 1.5}, Padding -> None]
