Wolfram言語＆システムドキュメントセンター

CSGRegion

CSGRegion[{reg₁,reg₂,…}]

立体領域 reg₁,reg₂,…の和集合に相当する立体領域を表す．

CSGRegion["op",{reg₁,reg₂,…}]

領域 reg₁,reg₂,…のブール結合"op"に相当する立体領域を表す．

CSGRegion["op",{…,w_i[reg_i],…}]

幾何変換 w_iによって変換された領域 reg_iによって定義された立体領域を表す．

詳細とオプション

CSGRegionは空間領域構成法(constructive solid geometry, CSG)オブジェクトとしても知られている．
CSGRegionは，通常，単純な幾何プリミティブの和集合，共通部分，差集合を使った立体幾何領域の構築に使われる．

CSGRegion[…]はノートブックに2Dおよび3Dの立体領域としてプロットされる．
CSGRegion["op",{reg₁,reg₂,…}]の"op"はブール演算子で，領域 reg_iは他のCSGRegionオブジェクトか幾何学領域である．
次のフール演算子"op"を使うことができる．

		"Intersection"	2つの領域の共通集合を含む最小の立体
		"Difference"	2つの領域の差集合を含む最小の立体
		"Union"	2つの領域の和集合を含む最小の立体

次の2D立体領域 reg_iがサポートされている．
Disk 円板

Ellipsoid 楕円

Parallelogram 平行四辺形

Rectangle 長方形

Triangle 三角形

Simplex 単体
次の3D立体領域 reg_iがサポートされている．

		Ball	球体
		Cone	円錐
		Cube	立方体
		Cuboid	直方体
		Cylinder	円柱
		Dodecahedron	12面体
		Ellipsoid	楕円体
		Icosahedron	20面体
		Octahedron	八面体
		Parallelepiped	平行六面体
		Prism	角柱
		Pyramid	角錐
		Simplex	単体
		Tetrahedron	四面体

次の n 次元立体領域 reg_iがサポートされている．
Ball 球体

Cuboid 軸整列立方体

Ellipsoid 楕円体

Parallelepiped 平行六面体

Simplex 単体
CSGRegion["op",{…,w_i[reg_i],…}]の w_iは領域 reg_iの幾何変換またはラッパーである．
次の幾何変換 w_iが使われる．

	GeometricTransformation[reg_i,…]	幾何アフィン変換
	Rotate[reg_i,…]	回転
	Scale[reg_i,…]	スケーリング
	Translate[reg_i,…]	平行移動

次の特別なラッパー w_iを使うことができる．
Annotation[reg_i,…] 注釈を reg_iに関連付ける

Style[reg_i,…] reg_iを指定されたスタイルで表示する
CSGRegion[{reg₁,reg₂,…}]はCSGRegion["Union",{reg₁,reg₂,…}]に等しい．
CSGRegionにはRegionと同じオプションが使える．
CSGRegionは，RegionMember，RegionDistance，RegionMeasure，NIntegrate等の関数と一緒に使うことができる．

例題

すべて開くすべて閉じる

例 (3)

2Dにおける2つの立体領域の共通部分：

Wolfram Language code: CSGRegion["Intersection", {Disk[], Rectangle[]}]

その面積：

Wolfram Language code: Area[%]

3Dにおける2つの立体領域の共通部分：

Wolfram Language code: CSGRegion["Intersection", {Ball[], Cuboid[]}]

その体積：

Wolfram Language code: Volume[%]

立体領域を指定する：

Wolfram Language code: CSGRegion["Intersection", {Style[Cube[1.5], Hue[0.58, 1, 0.9]], Style[Ball[], Hue[0.13, 1, 0.91]]}]

スコープ (11)

基本的な用法 (4)

領域のUnion：

Wolfram Language code: CSGRegion["Union", {Cube[3 / 2], Ball[]}]

差：

Wolfram Language code: CSGRegion["Difference", {Cube[3 / 2], Ball[]}]

共通部分：

Wolfram Language code: CSGRegion["Intersection", {Cube[3 / 2], Ball[]}]

2DのCSG領域：

Wolfram Language code: CSGRegion["Intersection", {Disk[], Rectangle[]}]

3D：

Wolfram Language code: CSGRegion["Intersection", {Ball[], Cuboid[]}]

nD：

Wolfram Language code: CSGRegion["Intersection", {Ball[{0, 0, 0, 0}], Ball[{1, 0, 1, 0}]}]

1レベルのCSG領域：

Wolfram Language code: CSGRegion["Intersection", {Ball[], Cube[3 / 2]}]

ネストしたCSG領域：

Wolfram Language code: CSGRegion["Difference", {CSGRegion["Intersection", {Ball[], Cube[3 / 2]}], Cylinder[{{0, 0, -1}, {0, 0, 1}}, 1 / 2]}]

3つ以上の領域の和集合：

Wolfram Language code: CSGRegion["Union", {Ball[], Cube[{2, 0, 0}, 2], Ball[{4, 0, 0}]}]

Orを"Union"の代りとして使う：

Wolfram Language code: CSGRegion[Or, {Cube[3 / 2], Ball[]}]

Andを"Intersection"の代りとして使う：

Wolfram Language code: CSGRegion[And, {Cube[3 / 2], Ball[]}]

表現 (4)

2DのCSGRegionの一部のスタイリングを指定する：

Wolfram Language code: CSGRegion["Union", {Style[Disk[], Hue[0.58, 1, 0.9]], Style[Rectangle[], Hue[0.13, 1, 1]]}]

3D：

Wolfram Language code: CSGRegion["Intersection", {Style[Cuboid[], Hue[0.58, 1, 0.9]], Style[Ball[], Hue[0.13, 1, 0.91]]}]

CSGRegion内の部分木のスタイリングを指定する：

Wolfram Language code: CSGRegion[Cube /@ {{-1, -1, 0}, {-1, 1, 0}, {1, -1, 0}, {1, 1, 0}}]

Wolfram Language code: CSGRegion[{Cube[], Style[%, Red]}]

CSGRegionにスタイリングを適用する：

Wolfram Language code: CSGRegion[{Cuboid[], Ball[]}]

Wolfram Language code: Annotate[%, "CSGRegionStyle" -> Red]

既存のCSGRegionのスタイリングを変更する：

Wolfram Language code: csg = CSGRegion[{Cuboid[], Ball[]}]

Wolfram Language code: AnnotationValue[csg, "CSGRegionStyle"] = Red;

スタイリングはもとのCSGRegion式に適用された：

Wolfram Language code: csg

注釈 (3)

Annotationで注釈を指定する：

Wolfram Language code: csg = CSGRegion[{Annotation[Cube[3 / 2], "Material" -> "Wood"], Ball[]}]

AnnotationKeysで既存の注釈をチェックする：

Wolfram Language code: AnnotationKeys[{csg, {1}}]

AnnotationValueで注釈を書き換える：

Wolfram Language code: AnnotationValue[{csg, {1}}, "Material"]

Annotateで注釈を適用する：

Wolfram Language code: Annotate[{csg, {1}}, "Weight" -> Quantity[30, "Grams"]]

Wolfram Language code: AnnotationKeys[{%, {1}}]

AnnotationDeleteで注釈を削除する：

Wolfram Language code: AnnotationDelete[{csg, {1}}, "Material"]

Wolfram Language code: AnnotationKeys[{%, {1}}]

AnnotationValueで注釈に変更を加える：

Wolfram Language code: csg = CSGRegion[{Annotation[Cuboid[], "Material" -> "Wood"], Ball[]}]

Wolfram Language code: AnnotationValue[{csg, {1}}, "Material"] = "Iron";

もとのCSGRegionは更新された注釈の値を与える：

Wolfram Language code: AnnotationValue[{csg, {1}}, "Material"]

CSGRegionスタイリングは注釈を介して統合される：

Wolfram Language code: Annotate[{CSGRegion[{Ball[], Cuboid[]}], {1}}, "CSGRegionStyle" -> Red]

Wolfram Language code: AnnotationValue[{%, {1}}, "CSGRegionStyle"]

Styleラッパーを短縮形として使ってスタイリングの注釈を指定する：

Wolfram Language code: CSGRegion[{Style[Ball[], Red], Cuboid[]}]

Wolfram Language code: AnnotationValue[{%, {1}}, "CSGRegionStyle"]

アプリケーション (7)

基本的なアプリケーション (4)

ネストしたアニュラスを構築する：

Wolfram Language code:

rings = Table[CSGRegion["Difference", {Disk[{0, 0}, t + 0.1], Disk[{0, 0}, t]}], {t, 0.1, 1.0, 0.2}];
CSGRegion["Union", rings]

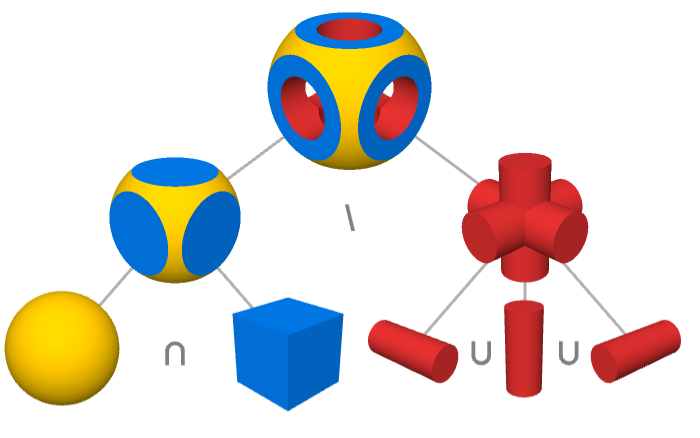

複数の操作を使ったCSGRegion：

Wolfram Language code:

cylinder = Cylinder[{{0., 0., -0.6}, {0., 0., 0.6}}, 0.3];
CSGRegion["Difference", {CSGRegion["Intersection", {Ball[{0, 0, 0}, 0.65], Cube[]}],
   CSGRegion["Union", {cylinder,
       Rotate[cylinder, {{0, 0, 1}, {1, 0, 0}}], Rotate[cylinder, {{0, 0, 1}, {0, 1, 0}}]}]}]

角が丸い多面体を作る：

Wolfram Language code: CSGRegion["Intersection", {Icosahedron[], Ball[{0, 0, 0}, 0.85]}]

複雑なオブジェクトのモデル化：

Wolfram Language code: CSGRegion["Union", {...}]

CADモデリング (3)

棚受けを作る：

Wolfram Language code:

CSGRegion["Difference", {CSGRegion["Union", {Cuboid[{-10, -10, 0}, {10, 10, 40}], Cuboid[{-26, -10, 0}, {26, 10, 5}]}], CSGRegion["Union", {Cuboid[{-1, -12, 30}, {1, 12, 50}], Cylinder[{{-20, 0, 35}, {20, 0, 35}}, 2], Cylinder[{{0, -20, 25}, {0, 20, 25}}, 7], Cylinder[{{-18, 0, -1}, {-18, 0, 12}}, 4], Cylinder[{{18, 0, -1}, {18, 0, 12}}, 4]}]}]

パイプガイドブラケットを作る：

Wolfram Language code:

CSGRegion["Union", {Cuboid[{-30, -30, -1}, {30, 30, 1}], Cylinder[{{-30, 0, 0}, {30, 0, 0}}, 10], Cylinder[{{0, -30, 0}, {0, 30, 0}}, 10]}]

Wolfram Language code:

CSGRegion["Union", {Cylinder[{{-31, 0, 0}, {31, 0, 0}}, 9], Cylinder[{{0, -31, 0}, {0, 31, 0}}, 9], Cylinder[{{-20, -20, -2}, {-20, -20, 2}}, 3], Cylinder[{{20, -20, -2}, {20, -20, 2}}, 3], Cylinder[{{-20, 20, -2}, {-20, 20, 2}}, 3], Cylinder[{{20, 20, -2}, {20, 20, 2}}, 3], Cuboid[{-40, -40, 0}, {40, 40, -15}], Cylinder[{{0, 0, -15}, {0, 0, 15}}, 10], Sequence@@Table[CSGRegion["Difference", {Cube[c * 25 + c * 5 * Sqrt[2], 15], Cylinder[{c * 25 - {0, 0, 10}, c * 25 + {0, 0, 10}}, 5]}], {c, Append[#, 0]& /@ {{-1, -1}, {-1, 1}, {1, -1}, {1, 1}}}]}]

Wolfram Language code: CSGRegion["Difference", {%%, %}]

ユニバーサルジョイントを作る：

Wolfram Language code:

CSGRegion["Difference", {Cylinder[{{0, 0, -15}, {0, 0, 15}}, 10], CSGRegion["Union", {Cylinder[{{-9, -10, 0}, {-9, 10, 0}}, 5], Cylinder[{{9, -10, 0}, {9, 10, 0}}, 5], Cuboid[{-12, -10, 0}, {-4, 10, 10}], Cuboid[{12, -10, 0}, {4, 10, 10}], Cylinder[{{0, 0, -8}, {0, 0, 16}}, 8], Cylinder[{{0, 0, -16}, {0, 0, 16}}, 4], Cylinder[{{0, -14, 8}, {0, 14, 8}}, 2], CSGRegion["Difference", {Cuboid[{-11, -12, 8}, {11, 12, 18}], Cylinder[{{0, -14, 8}, {0, 14, 8}}, 4]}]}]}]

Wolfram Language code:

CSGRegion["Union", {%, Translate[Rotate[Rotate[%, 180Degree, {1, 0, 0}], 90Degree, {0, 0, 1}], {0, 0, 16}], CSGRegion["Union", {Cylinder[{{0, -12, 8}, {0, 12, 8}}, 1.5], Cylinder[{{-12, 0, 8}, {12, 0, 8}}, 1.5], Ball[{0, 0, 8}, 4]}]}]

特性と関係 (4)

2つの領域の和集合を計算する：

Wolfram Language code: Region[RegionUnion[Rectangle[], Rectangle[{0.5, 0.5}]]]

RegionIntersection：

Wolfram Language code: Region[RegionIntersection[Rectangle[], Rectangle[{0.5, 0.5}]]]

RegionDifference：

Wolfram Language code: Region[RegionDifference[Rectangle[], Rectangle[{0.5, 0.5}]]]

CSG領域はブール領域として表すことができる：

Wolfram Language code: CSGRegion["Union", {Ball[], Cuboid[]} ]

Wolfram Language code: Region[BooleanRegion[Or, {Ball[], Cuboid[]}]]

CSGRegionは立体である：

Wolfram Language code: SolidRegionQ[CSGRegion["Intersection", {Ball[], Cuboid[]}]]

CSG領域の埋込み次元はその幾何学次元と同じである：

Wolfram Language code: CSGRegion["Intersection", {Ball[], Cuboid[]}]

Wolfram Language code: RegionEmbeddingDimension[%] === RegionDimension[%]

考えられる問題 (1)

透明度があるCSGRegionは閉塞領域を表示しない：

Wolfram Language code: CSGRegion[{Cube[], Style[Ball[], RGBColor[1, 0, 0, 1 / 4]]}]

Graphics3Dを使ってすべての領域を表示する：

Wolfram Language code: Graphics3D[{Cube[], Style[Ball[], RGBColor[1, 0, 0, 1 / 4]]}]

インタラクティブな例題 (3)

複数のドラッグ可能な円板を可視化するためにインタラクティブなCSG領域を作成する：

Wolfram Language code:

DynamicModule[{p = CirclePoints[1 / 2, 3]}, LocatorPane[Dynamic@p, Dynamic@Graphics[{CSGRegion["Intersection", Disk /@ p], Dashed, FaceForm[], Circle /@ p}, PlotRange -> {{-2, 2}, {-2, 2}}], Appearance -> "•"]]

ドラッグ可能な点があるインタラクティブなCSG領域を作成する．領域をクリックしてドラッグ可能な点を追加したり削除したりする：

Wolfram Language code:

DynamicModule[{p = RandomReal[{-4, 4}, {8, 2}]}, LocatorPane[Dynamic@p, Dynamic@CSGRegion["Difference", {Rectangle[{-5, -5}, {5, 5}], CSGRegion["Union", Disk /@ p]}, ImageSize -> Small], LocatorAutoCreate -> True, Appearance -> "•"]]

オブジェクトを複数の断片に分離する：

Wolfram Language code:

Manipulate[DynamicModule[{positions, base}, positions = Flatten[Table[{x, y, z}, {x, {-1, 1}}, {y, {-1, 1}}, {z, {-1, 1}}], 2];
	CSGRegion["Union", Table[base = t * positions[[i]];
	CSGRegion["Intersection", {Ball[base, 2], Cube[base + positions[[i]], 2]}], {i, Length[positions]}]]], {{t, 1 / 2}, 0, 1}]

おもしろい例題 (3)

多面体の殻を作る：

Wolfram Language code:

CSGRegion["Difference", {Style[#[1], RGBColor[0.430592, 0.585007, 0.337497]], CSGRegion[{Style[#[0.8], RGBColor[0.882911, 0.359638, 0.360092]], Style[Cube[{0, 0, 5}, 9.5], RGBColor[0.949819, 0.725559, 0.725754]]}]}]& /@ {Icosahedron, Dodecahedron, Octahedron}

オブジェクトをいくつかに分離する：

Wolfram Language code:

pts = Flatten[Table[{x, y, z}, {x, {-1, 1}}, {y, {-1, 1}}, {z, {-1, 1}}], 2];
chunks = CSGRegion["Intersection", {Ball[{0, 0, 0}, 2], Cube[#, 2]}]& /@ pts;
colors = {RGBColor[0.131838, 0.159976, 0.163333], RGBColor[0.230913, 0.290626, 0.293972], RGBColor[0.392506, 0.513992, 0.525327], RGBColor[0.484579, 0.662274, 0.695467], RGBColor[0.523077, 0.717819, 0.782847], RGBColor[0.566364, 0.722379, 0.819837], RGBColor[0.609652, 0.686364, 0.806245], RGBColor[0.479438, 0.4981, 0.622843]};
CSGRegion[Table[Style[Translate[chunks[[i]], # * pts[[i]]], colors[[i]]], {i, 8}], ImageSize -> Tiny]& /@ {0, 1 / 2, 1}

複雑なオブジェクトのスライスを示す：

Wolfram Language code:

pts1 = Prepend[#, -11]& /@ CirclePoints[3, 24];
pts2 = RotateRight[Prepend[#, 11]& /@ CirclePoints[3, 24], 7];
cylinders = Cylinder[#, 1 / 5]& /@ Transpose[{pts1, pts2}];
slices = Table[Cuboid[{x - 1, -4, -4}, {x + 1, 4, 4}], {x, -9, 9, 18 / 5}];
CSGRegion["Intersection", {Style[CSGRegion[cylinders], Hue[0.11, 1., 0.98]], Style[CSGRegion[slices], Hue[0., 1., 0.71]]}]
